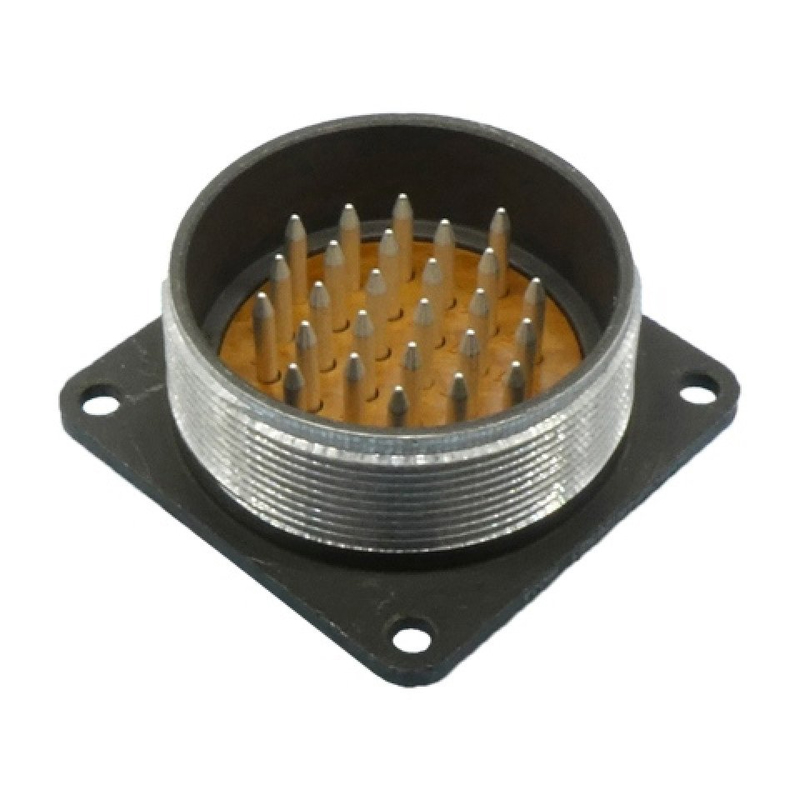

СШРГ48П26ЭШ3 — это блочная вилка (приборная часть) из серии низкочастотных цилиндрических соединителей СШР/СШРГ, предназначенная для надежного соединения электрических цепей в радиоэлектронной аппаратуре.

Основные характеристики

Условный размер корпуса — 48, количество контактов — 26 (диаметр 2,5 мм), сочленение резьбовое с одношпоночной поляризацией.
Работает при напряжении до 850 В и частоте до 3 МГц (постоянный и переменный ток), покрытие контактов — серебро, подсоединение проводов — пайкой.
Климатическое исполнение УХЛ, рабочая температура от -60 до +85 °C (с учетом перегрева контактов до +115 °C).

Конструкция и применение

Это вилка без патрубка (П — приборная, ЭШ — для экранированного кабеля), монтируется объемно на блоках или панелях.
Сочетание контактов — 3, тип контактов — штыревые, предназначена для внутреннего монтажа в узлах спец- и общей аппаратуры.
Взаимосочленяема с розетками СШР/СШРГ, выдерживает вибрацию (5–2000 Гц, до 300 м/с²), удары (до 10000 м/с²) и 500 циклов соединений.

Надежность

Минимальная наработка — 1000 часов, срок сохраняемости — 25 лет, сопротивление изоляции не менее 5 ГОм.
Соответствует ТУ (например, ГЕ0.364.107ТУ или НКЦС.434410.111ТУ), вид приемки «1» — ОТК.
