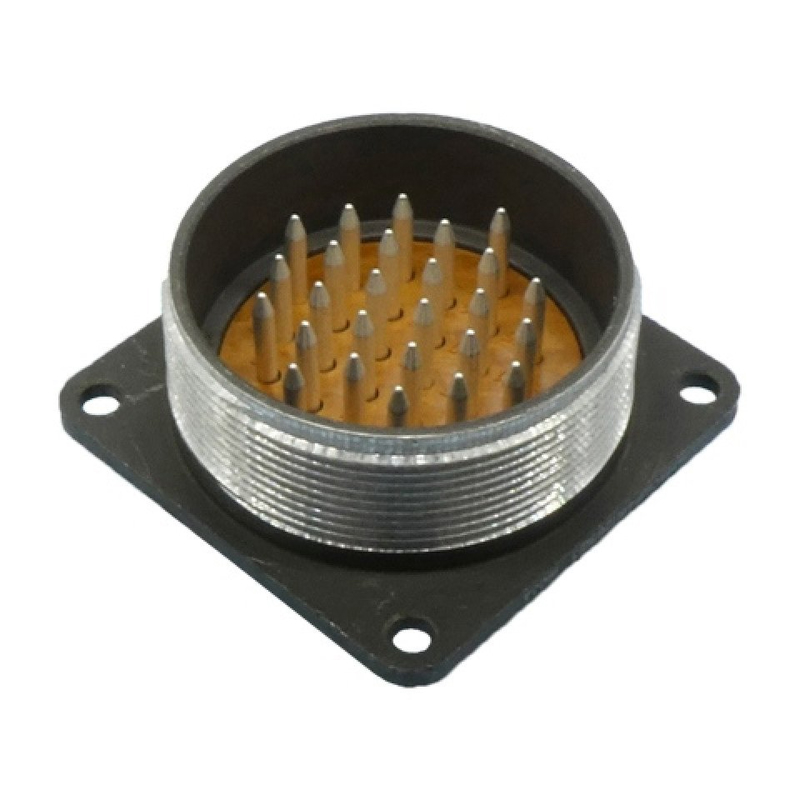

СШРГ48П26ЭШ3 представляет собой блочную вилку типа «5» из серии цилиндрических низкочастотных негерметичных соединителей СШР, предназначенную для надежного соединения в электрических цепях переменного и постоянного тока. Она используется в промышленных и приборных системах, где требуется высокая устойчивость к вибрациям и механическим нагрузкам.

Основные характеристики

Условный размер корпуса — 48, количество контактов — 26, сочетание контактов — 3, конструктивное исполнение — П (без патрубка), часть соединителя — Ш (вилка), гайка патрубка — Э (для экранированного кабеля). Максимальное рабочее напряжение достигает 850 В (амплитудное значение), частота до 3 МГц.

Сопротивление контактов не превышает 1,3 мОм, сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

Условия эксплуатации

Рабочая температура от -60 до +85 °C, климатическое исполнение УХЛ, относительная влажность до 98% при +25 °C. Соединитель выдерживает синусоидальную вибрацию (1–5000 Гц, до 30 g), механические удары (до 500 g однократно) и акустические шумы до 170 дБ.

Ресурс — 500 сочленений-расчленений, минимальная наработка — 1000 часов, срок хранения — до 25 лет.
