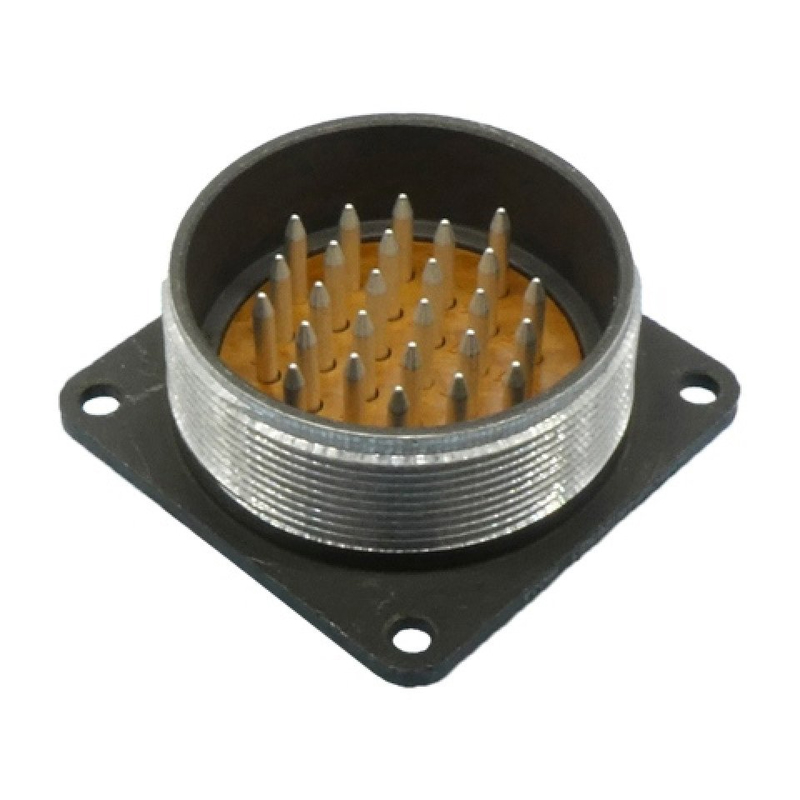

СШРГ48П26ЭШ3 «Вилки блочные “5”» — это цилиндрический низкочастотный негерметичный соединитель вилочного типа, относящийся к семейству соединителей типа СШР(Г). Он используется в электрических цепях постоянного и переменного тока (до десятков МГц) для подключения кабелей и приборов в промышленном и телекоммуникационном оборудовании.

Основные параметры

• Условный размер корпуса: 48.

• Количество контактов: 26 штук.

• Конструктивное исполнение: П – без патрубка, что означает монтаж непосредственно на панель/панельное устройство.

• Часть соединителя: Ш – вилка (штекер), сочетается с соответствующей розеткой типа СШР(Г).

• Сочетание контактов: 3 (тип комбинации диаметров и форм контактных гнёзд/штырей по стандарту).

• Вид гайки патрубка: Э – для экранированного кабеля, что обеспечивает подключение экранированного кабеля с обеспечением электрического контакта экрана соединителя.

Электрические и механические свойства

• Максимальный ток на один контакт: порядка 35 А (для типовых соединителей СШР48П26ЭГ3/Ш3).

• Сопротивление контактов: не более 1,3 мОм на контакт, что обеспечивает низкие потери и нагрев.

• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях, что говорит о хорошей диэлектрической прочности изоляции.

• Количество циклов сочленения–расчленения: не менее 500 циклов, что характерно для изделий этого типа.

Климатическое исполнение и применение

• Рабочий диапазон температур: обычно от примерно –60 °C до +60…+85 °C, в зависимости от конкретного исполнения и условий эксплуатации.

• Климатическое исполнение – в соответствии с требованиями военных/промышленных стандартов УХЛ (умеренный + холодный климат), что позволяет использовать соединитель в промышленном оборудовании, на открытых объектах и в условиях перепадов температуры.

• Область применения: межприборные и кабельные соединения в стационарных и мобильных электрощитах, распределительных устройствах, телекоммуникационных и энергетических комплексах, где важны высокая токовая нагрузка, надёжность и простота обслуживания.
