Назначение соединителя

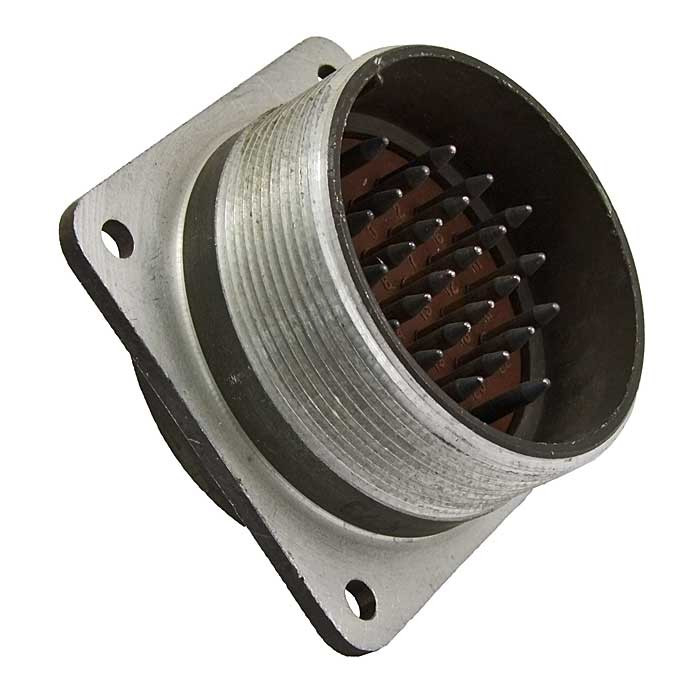

СШРГ48П26ЭШ3 ВИЛКИ — это блочная электрическая вилка, входящая в состав соединителей типа СШР. Изделие предназначено для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной и радиотехнической аппаратуры. Соединитель применяется как в аппаратуре специального назначения, так и в приборах общего назначения и позволяет оперативно коммутировать цепи при сборке, наладке и эксплуатации электронных блоков.

Аббревиатура СШР расшифровывается как специальный штепсельный разъем негерметичный. Это определяет область применения изделия: оно подходит для работы внутри блоков и узлов, а также для наружного применения, но только при условии дополнительной защиты от воздействия внешней среды, поскольку герметичность конструкции не предусмотрена.

Подтверждённые технические особенности

Вилка СШРГ48П26ЭШ3 имеет следующие заявленные характеристики, определяющие её электрические и эксплуатационные возможности:

• Тип соединителя — СШР, специальный штепсельный разъем негерметичного исполнения.
• Условный размер корпуса — 48.
• Количество контактов — 26.
• Конструктивное исполнение — без патрубка, что обозначается буквой П в маркировке.
• Максимальное рабочее напряжение — до 850 В.
• Максимальная токовая нагрузка — 20 А на одиночный контакт, суммарная нагрузка по всем цепям — до 540 А.
• Рабочая частота — до 3 МГц.
• Диапазон рабочих температур — от минус 60 °C до плюс 70 °C.
• Устойчивость к синусоидальной вибрации с ускорением до 300 метров на секунду в квадрате.
• Устойчивость к ударам одиночного действия с ускорением до 10000 метров на секунду в квадрате.

Контакты вилки покрыты серебром или никелем. Такое покрытие обеспечивает хорошую электропроводность и устойчивость к окислению, что важно при длительной эксплуатации и в условиях повышенных требований к стабильности контакта. Конструктивно соединитель состоит из двух частей — вилки и розетки, которые работают в паре.

Условия эксплуатации и применение

Благодаря широкому температурному диапазону и стойкости к механическим нагрузкам, СШРГ48П26ЭШ3 ВИЛКИ подходит для работы в сложных условиях, включая вибрационные и ударные воздействия. Негерметичное исполнение означает, что изделие не защищено от влаги и пыли, поэтому при наружной установке требуется предусмотреть защиту от внешней среды.

Вилка применяется для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры. Она может использоваться как во внутренних, так и в наружных соединениях при соблюдении условия защиты от воздействия внешней среды. Соединитель подходит для коммутации цепей с рабочим напряжением до 850 В и током до 20 А на контакт, что делает его применимым в силовых и сигнальных цепях аппаратуры.

Таким образом, СШРГ48П26ЭШ3 ВИЛКИ представляет собой надёжное решение для организации электрических соединений в радиоэлектронной и радиотехнической аппаратуре, рассчитанное на эксплуатацию в широком диапазоне температур и при значительных механических нагрузках.

Краткие сведения

• Артикул: 8742.
• Категория: СШР48.
• Наименование: СШРГ48П26ЭШ3 ВИЛКИ.
• Количество контактов: 26.
• Условный размер корпуса: 48.
• Исполнение: без патрубка, негерметичное.
