Назначение соединителя

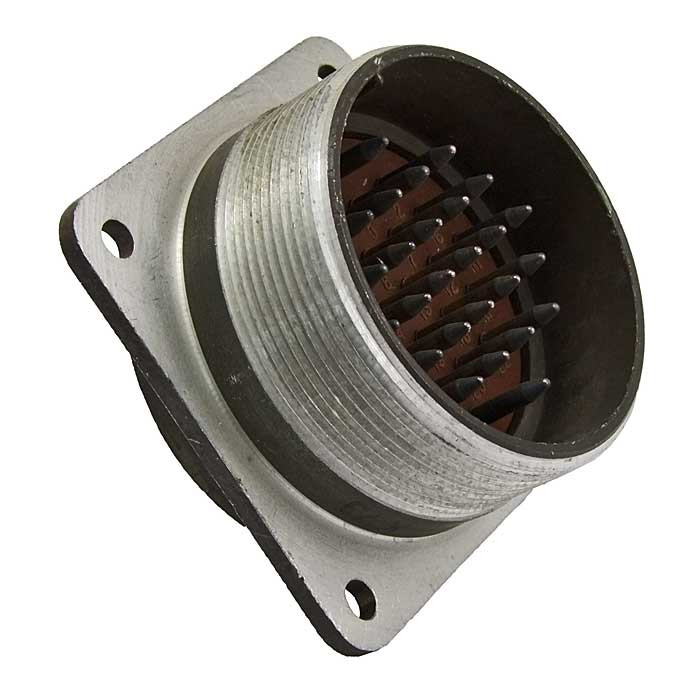

СШРГ48П26ЭШ3 ВИЛКИ «5» — электрический соединитель серии СШРГ, предназначенный для объёмного монтажа и эксплуатации в составе электрических цепей различных устройств и оборудования. Изделие представляет собой вилку, то есть ответную часть разъёмного соединения, которая сочленяется с розеткой соответствующего типоразмера. Обозначение «Ш» указывает на вилку, а сочетание характеристик корпуса и контактов позволяет применять изделие как в приборном (блочном), так и в кабельном исполнении в зависимости от комплектации.

Индекс «Г» в наименовании свидетельствует о герметичном исполнении соединителя, что отличает его от негерметичных моделей серии СШР. Такое исполнение позволяет использовать изделие в условиях повышенной влажности, запылённости и воздействия внешней среды, где предъявляются требования к защите контактной группы от проникновения влаги и загрязнений.

Подтверждённые особенности и обозначения

Маркировка изделия содержит строго определённые параметры, по которым подбирается совместимая ответная часть и режим эксплуатации:

• СШРГ — тип соединителя, герметичное исполнение.
• 48 — условный размер корпуса.
• П — конструктивное исполнение корпуса, определяющее наличие или отсутствие патрубка для приборной либо кабельной части.
• 26 — количество контактов в соединителе.
• Э — наличие гайки патрубка для экранированного кабеля.
• Ш — вид контактов: вилка.
• 3 — сочетание контактов.
• «5» — приёмка по установленной категории, подтверждающая прохождение приёмо-сдаточных испытаний.
• Артикул изделия: 8741.
• Категория: СШРГ48.

Производитель в предоставленных данных не указан. Краткое описание из каталога также отсутствует, поэтому сведения об изделии ограничиваются приведёнными выше обозначениями и техническими параметрами серии.

Технические характеристики

Поскольку прямое описание модели СШРГ48П26ЭШ3 не приводится, характеристики приведены на основании аналогичных моделей серии СШР48П26ЭШ3 и типовых параметров соединителей СШР. К основным электрическими и эксплуатационным параметрам относятся:

• Максимальное рабочее напряжение — до 850 В.
• Рабочий ток — обычно до 20 А на весь разъём, для отдельных моделей допускается до 35 А на один контакт.
• Сопротивление контактов — не более 1 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Количество сочленений-расчленений — до 500.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — обычно до 15 лет.

Указанные значения носят справочный характер и соответствуют конструктивным решениям, применяемым в данной серии соединителей. Точные параметры конкретного изделия определяются эксплуатационной документацией и результатами приёмо-сдаточных испытаний.

Применение

Соединители серии СШРГ востребованы в приборостроении, радиоэлектронной аппаратуре, промышленном и специальном оборудовании, где требуется надёжное электрическое соединение с защитой от внешних воздействий. Вилка СШРГ48П26ЭШ3 применяется в составе разъёмных соединений, где необходимо передавать сигналы и питание по 26 контактам при повышенных требованиях к герметичности и стойкости к вибрационным и климатическим нагрузкам.

Изделие рассчитано на многократное сочленение и расчленение в процессе эксплуатации, что делает его пригодным для блоков и устройств, требующих периодического подключения и отключения. Наличие гайки патрубка для экранированного кабеля позволяет использовать экранированные кабельные сборки и обеспечивать защиту от электромагнитных помех.

Приёмка «5» подтверждает, что изделие прошло установленный цикл испытаний и допущено к применению в ответственных электрических цепях. Комплектация, страна производства и гарантийные условия в предоставленных данных не указаны и определяются сопроводительной документацией поставщика.
