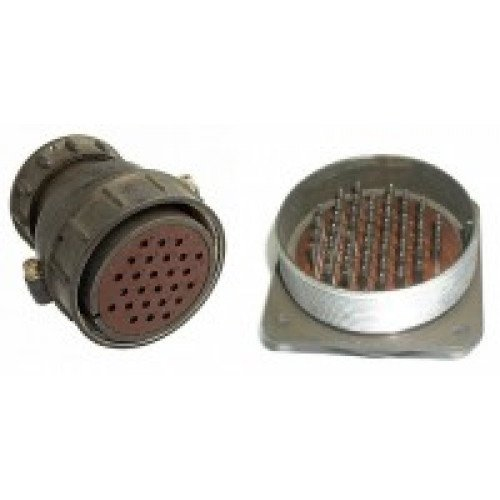

СШРГ48П26ЭШ3: герметичный разъём для ответственных электрических соединений

Разъём СШРГ48П26ЭШ3 относится к серии цилиндрических штепсельных соединителей, предназначенных для формирования надёжных разъёмных электрических цепей в оборудовании, работающем в сложных эксплуатационных условиях. Такие соединители применяются там, где особенно важны механическая прочность, устойчивость контакта, защита от внешних воздействий и удобство обслуживания кабельных линий.

Обозначение СШРГ48П26ЭШ3 указывает на конкретное исполнение изделия в рамках серии. При подборе разъёма необходимо сопоставлять его с ответной частью, учитывать тип сочленения, число и расположение контактов, допустимые электрические нагрузки, способ монтажа и требования к герметизации соединения.

Назначение разъёма СШРГ48П26ЭШ3

СШРГ48П26ЭШ3 используется для передачи питания, управляющих сигналов и измерительных цепей между отдельными блоками аппаратуры. Конструкция разъёма позволяет выполнять многоконтактное подключение в ограниченном пространстве, обеспечивая чёткую фиксацию соединения и снижение риска ошибочного подключения.

Подобные соединители востребованы в следующих областях:

• промышленная автоматика и системы управления;

• электротехнические шкафы и распределительное оборудование;

• измерительные комплексы;

• транспортное и специальное оборудование;

• приборостроение;

• стендовое испытательное оборудование;

• кабельные сборки для аппаратуры с повышенными требованиями к надёжности.

Цилиндрический корпус и фиксирующий механизм делают разъём удобным для многократного соединения и разъединения при регламентном обслуживании оборудования.

Конструктивные особенности

Главная задача разъёма СШРГ48П26ЭШ3 — обеспечить устойчивое соединение электрических контактов при вибрации, механических нагрузках, воздействии пыли, влаги и перепадов температуры. Для этого в конструкции обычно используются корпус, контактная вставка, элементы фиксации, изоляционные детали и уплотняющие компоненты.

К ключевым особенностям относятся:

• многоконтактная компоновка для объединения нескольких электрических цепей в одном разъёме;

• цилиндрическая конструкция, удобная для монтажа на панели или в составе кабельной линии;

• механическая фиксация сочленённой пары;

• поляризация, исключающая неправильную ориентацию при подключении;

• изолированные контактные гнёзда или штыри;

• возможность применения в составе экранированных и неэкранированных кабельных сборок;

• исполнение, ориентированное на эксплуатацию в условиях повышенных механических и климатических воздействий.

Конкретная конфигурация контактов определяется исполнением разъёма. Поэтому при замене или проектировании новой кабельной линии важно проверять не только общее обозначение серии, но и полную маркировку, включая тип контактов, схему расположения и вариант хвостовика или кожуха.

На что обратить внимание при применении

Для корректного использования СШРГ48П26ЭШ3 необходимо заранее определить параметры подключаемой цепи. Ошибка в выборе ответной части, контактной схемы или сечения проводника может привести к перегреву контактов, ухудшению переходного сопротивления либо невозможности механического сочленения.

Перед монтажом рекомендуется проверить:

Монтаж и обслуживание

При сборке кабельного соединения следует соблюдать технологию разделки кабеля и подключения контактов, установленную для конкретного исполнения. Контактные элементы должны быть надёжно закреплены, а изоляция проводников — сохранена без надрезов и повреждений. Также важно исключить чрезмерный изгиб кабеля у ввода в корпус разъёма.

В ходе технического обслуживания целесообразно контролировать:

• состояние корпуса и фиксирующих элементов;

• отсутствие загрязнений на контактных поверхностях;

• целостность уплотнений;

• надёжность крепления кабеля;

• отсутствие следов нагрева, окисления и механического повреждения;

• соответствие фактической распайки электрической документации.

Если разъём используется в оборудовании с вибрацией или частыми циклами подключения, профилактическая проверка соединения помогает своевременно выявить ослабление контактов и повреждение кабельного ввода.

Преимущества применения СШРГ48П26ЭШ3

Использование разъёма СШРГ48П26ЭШ3 позволяет организовать компактное и обслуживаемое многоконтактное соединение между модулями оборудования. Решение особенно актуально для систем, где необходимо быстро отсоединять кабельный жгут без демонтажа отдельных проводников.

Среди практических преимуществ можно выделить:

• упорядоченное подключение большого числа цепей;

• повышение надёжности электрического контакта;

• снижение вероятности ошибок при подключении;

• удобство замены отдельных блоков оборудования;

• защита контактной группы от внешних механических воздействий;

• возможность применения в промышленной, измерительной и специализированной аппаратуре.

СШРГ48П26ЭШ3 целесообразно выбирать на основании полной технической документации и требований конкретного проекта. Правильно подобранное исполнение разъёма обеспечивает стабильную передачу питания и сигналов, упрощает монтаж кабельных систем и повышает общую ремонтопригодность оборудования.
