Назначение и область применения

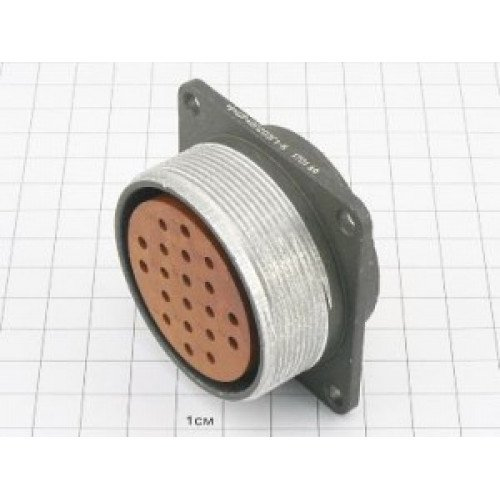

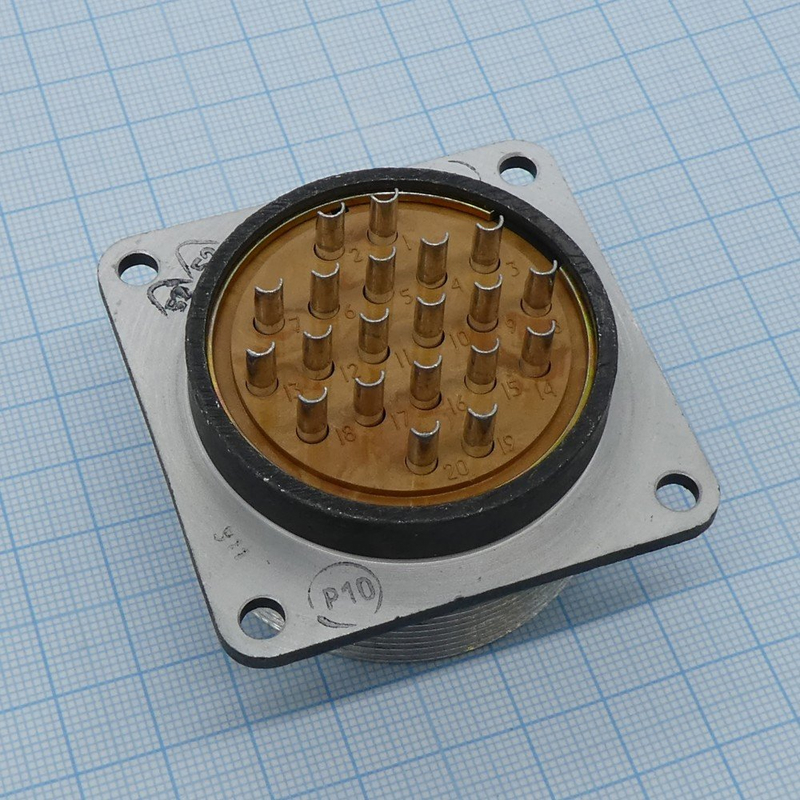

СШРГ48П20ЭГ2 — цилиндрический низкочастотный негерметичный коннектор (соединитель) из серии СШР/СШРГ. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Изделие применяется в радиоэлектронной и радиотехнической аппаратуре общего и специального назначения, где требуется надёжное соединение электрических цепей. Коннектор обеспечивает коммутацию в составе блоков, кабельных сборок и приборных соединений. Негерметичное исполнение означает, что изделие не предназначено для работы в условиях прямого воздействия влаги под давлением, однако климатическое исполнение УХЛ допускает эксплуатацию в широком диапазоне температур.

Технические характеристики

Основные параметры коннектора определяются его конструкцией и материалами контактной группы. Ниже приведены подтверждённые значения.

• Количество контактов — 20.
• Диаметр контакта — около 2,5 мм.
• Максимальный ток на один контакт — 20 А.
• Общая токовая нагрузка — до 300 А.
• Сопротивление контактов — не более 1,3 мОм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Рабочее напряжение — до 850 В (амплитудное значение).
• Рабочая частота — до 3 МГц.
• Ресурс соединений-расчленений — до 500 циклов.
• Вибрационные нагрузки — 1–5000 Гц при ускорении до 300 м/с².
• Ударные нагрузки — до 350 м/с².
• Климатическое исполнение — УХЛ.
• Температура эксплуатации — от минус 60 до плюс 60 °C (для никелевого варианта — до плюс 120 °C).

Конструкция и материалы

Коннектор состоит из вилки и розетки, которые могут быть выполнены в блочном или кабельном исполнении. Корпус изготовлен из алюминия с оксидным покрытием, а контакты имеют посеребрённое покрытие. Такое сочетание материалов обеспечивает коррозионную стойкость корпуса и стабильное переходное сопротивление контактной пары.

Маркировка изделия имеет следующую расшифровку: СШР — тип соединителя, 48 — условный размер корпуса, П — приборное исполнение без патрубка, 20 — количество контактов, ЭГ — покрытие и компоновка, 2 — код сочетания контактов. Понимание этой структуры позволяет правильно подбирать совместимые части и аналоги внутри серии.

Условия эксплуатации и надёжность

Изделие рассчитано на механические воздействия, характерные для аппаратуры специального назначения. Вибрация в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с² и удары с ускорением до 350 м/с² не нарушают работоспособность коннектора. Ресурс до 500 циклов соединения и расчленения позволяет использовать его в разъёмных соединениях, требующих периодической коммутации.

Температурный диапазон от минус 60 до плюс 60 °C охватывает большинство климатических зон. Для никелевого варианта исполнения верхняя граница расширена до плюс 120 °C, что важно учитывать при выборе модификации для нагревающихся узлов. Климатическое исполнение УХЛ подтверждает пригодность для умеренного и холодного климата.

Порядок применения

1. Убедиться в соответствии количества контактов и кода сочетания контактов требованиям схемы подключения.
2. Проверить целостность корпуса, оксидного покрытия и состояние посеребрённых контактов перед монтажом.
3. Состыковать вилку и розетку до упора, обеспечив полное замыкание всех 20 контактных пар.
4. При кабельном исполнении закрепить кабель в соответствии с конструкцией части соединителя.
5. При эксплуатации не превышать максимальный ток на контакт 20 А и общую нагрузку 300 А, а также амплитудное напряжение 850 В.

Соблюдение этих условий обеспечивает заявленные электрические параметры: сопротивление контактов не более 1,3 мОм и сопротивление изоляции не менее 5000 МОм в нормальных условиях.

Краткая сводка

СШРГ48П20ЭГ2 — это 20-контактный негерметичный цилиндрический соединитель серии СШР/СШРГ с алюминиевым корпусом и посеребрёнными контактами. Он подходит для цепей до 850 В и 3 МГц, выдерживает до 500 циклов коммутации, вибрацию и удары, работает при температуре от минус 60 до плюс 60 °C. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре общего и специального назначения.
