Назначение и область применения

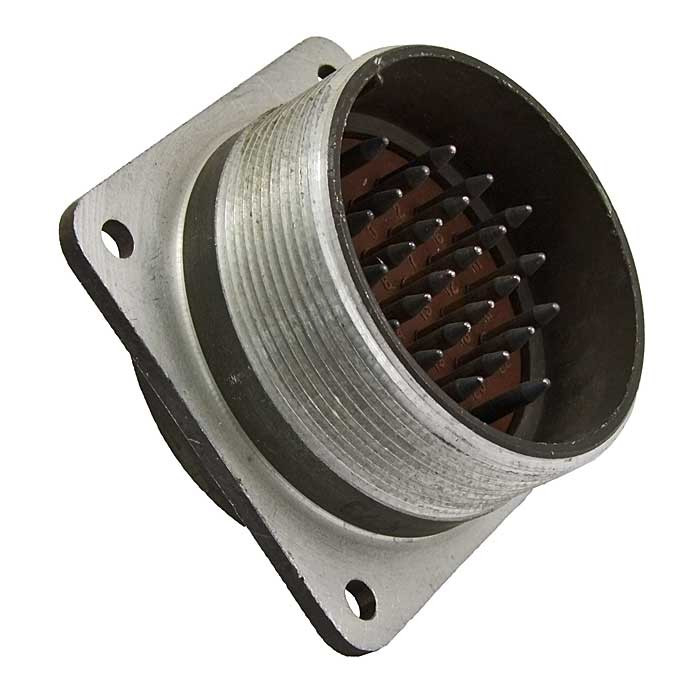

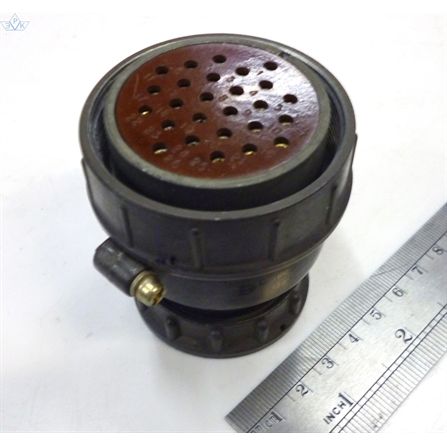

СШРГ48-П26ЭШ3 «5» представляет собой негерметичную цилиндрическую розетку низкочастотного типа серии СШР48, предназначенную для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Изделие применяется в радиоэлектронной аппаратуре специального и общего назначения, где требуется надёжное соединение и разъединение цепей в узлах, блоках и кабельных сборках.

Модификация с индексом «5» относится к приёмке по пятой категории, что подтверждает соответствие изделия установленным требованиям для ответственных применений. Розетка востребована в составе приборных и кабельных соединений, где необходима устойчивость к вибрации, ударам и перепадам давления.

Расшифровка обозначения модели

• СШР — тип специального негерметичного соединителя.
• 48 — условный размер корпуса.
• П — конструктивное исполнение: приборная часть без патрубка, кабельная с прямым патрубком.
• 26 — количество контактов.
• Э — экранированный монтаж кабелем.
• Ш — розетка.
• 3 — сочетание контактов.

Подтверждённые технические характеристики

Электрические параметры изделия обеспечивают стабильную работу в цепях с высокой нагрузкой. Сопротивление контактов не превышает 1,3 мОм, а сопротивление изоляции составляет не менее 5000 МОм в нормальных условиях. Максимальная токовая нагрузка на соединитель достигает 360 А, на одиночный контакт — до 35 А.

Ресурс работы включает 500 сочленений-расчленений и наработку не менее 1000 часов. Срок сохраняемости составляет 25 лет, что подтверждает долговременную надёжность соединителя при соблюдении условий хранения.

Условия эксплуатации и стойкость к внешним воздействиям

Розетка работоспособна при температурах от минус 60 °C до плюс 70 °C с учётом перегрева контактов до плюс 110 °C. Изделие выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением до 300 м/с², механические удары до 10000 м/с² (одиночные) и пониженное давление до 1,3·10⁻² Па.

Климатическое исполнение — УХЛ, что допускает внутренний и наружный монтаж при наличии защиты от пыли и влаги. Экранированный монтаж кабелем снижает влияние электромагнитных помех на передаваемые сигналы.

Применение и особенности конструкции

СШРГ48-П26ЭШ3 «5» используется для соединения и разъединения цепей в узлах и блоках радиоэлектронной аппаратуры. Конструкция сочетает приборную часть без патрубка и кабельную часть с прямым патрубком, что упрощает монтаж в ограниченном пространстве.

Изделие не является герметичным, поэтому при наружной установке требуется защита от прямого воздействия влаги и пыли. Приёмка «5» гарантирует соответствие партии установленным техническим требованиям. Артикул изделия — 8733, категория — СШР48.
