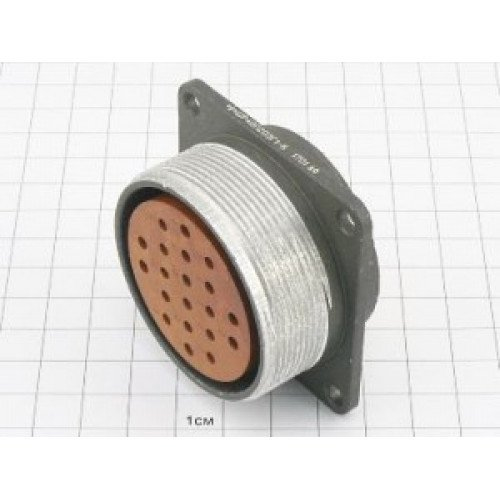

СШРГ48-П20ЭШ2 «5»

Цена:

4100 ₽

Технические характеристики

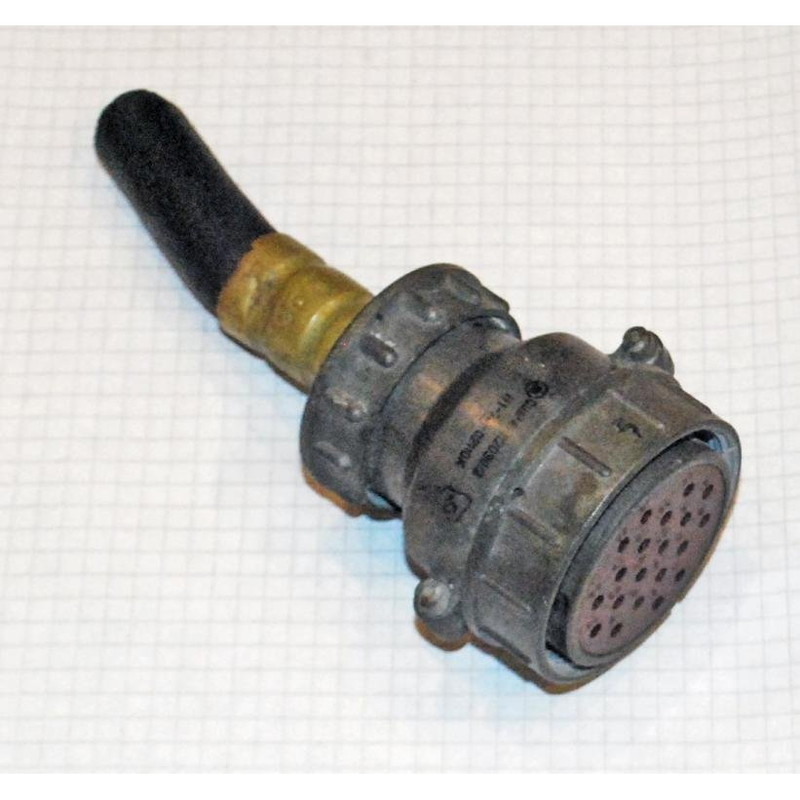

СШРГ48-П20ЭШ2 «5» — это кабельная розетка низкочастотного цилиндрического соединителя серии СШРГ, предназначенная для работы в электрических цепях постоянного и переменного тока.

Рабочий ток составляет 20 А, а максимальное напряжение постоянного тока — не более 850 В. Диаметр контактов — 2,5 мм, покрытие контактов — серебро, сопротивление контактов — не более 1 мОм, а сопротивление изоляции — не менее 5000 МОм. Количество сочленений-расчленений достигает 500 циклов, минимальная наработка — 1000 часов.

Соединитель выдерживает температуру от -60°C до +110°C с учетом перегрева контактов и предназначен для климатического исполнения УХЛ (умеренный и холодный климат). Он устойчив к пониженному давлению до 1,3·10^{-4} Па, синусоидальной вибрации (1–5000 Гц, ускорение 300 м/с²), механическим ударам (до 5000 м/с² одиночный, 350 м/с² многократный) и линейному ускорению 2000 м/с².

Розетка СШРГ48-П20ЭШ2 используется для внутреннего и наружного монтажа (с защитой от пыли и влаги потребителем), часто в приборных системах, включая авиацию и промышленное оборудование. Обозначение «5» относится к конкретной модификации или партии с особыми параметрами надежности.

Описание

Назначение

СШРГ48-П20ЭШ2 «5» — это кабельная розетка низкочастотного цилиндрического соединителя серии СШРГ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока в составе приборных систем, промышленного оборудования и авиационной техники.

Розетка применяется для внутреннего и наружного монтажа. При наружной установке защита от пыли и влаги обеспечивается потребителем.

Технические характеристики

Рабочий ток: 20 А
Максимальное напряжение постоянного тока: не более 850 В
Диаметр контактов: 2,5 мм
Покрытие контактов: серебро
Сопротивление контактов: не более 1 мОм
Сопротивление изоляции: не менее 5000 МОм
Количество сочленений-расчленений: до 500 циклов
Минимальная наработка: 1000 часов
Диапазон рабочих температур: от минус 60 градусов Цельсия до плюс 110 градусов Цельсия с учётом перегрева контактов
Климатическое исполнение: УХЛ (умеренный и холодный климат)

Устойчивость к внешним воздействиям

Соединитель устойчив к пониженному атмосферному давлению до 1,3·10 в степени минус 4 Паскаля. Изделие сохраняет работоспособность при воздействии синусоидальной вибрации в диапазоне от 1 до 5000 Герц с ускорением 300 метров на секунду в квадрате.

Розетка выдерживает механические удары: одиночные с ускорением до 5000 метров на секунду в квадрате и многократные с ускорением 350 метров на секунду в квадрате. Также обеспечивается устойчивость к линейному ускорению 2000 метров на секунду в квадрате.

Климатическое исполнение УХЛ позволяет эксплуатировать изделие в условиях умеренного и холодного климата без потери заявленных характеристик.

Область применения

Розетка СШРГ48-П20ЭШ2 используется для внутреннего и наружного монтажа, часто в приборных системах, включая авиацию и промышленное оборудование. Она обеспечивает надёжное электрическое соединение в цепях постоянного и переменного тока с рабочим током до 20 Ампер.

Обозначение «5» относится к конкретной модификации или партии с особыми параметрами надёжности. Приёмка «5» подтверждает соответствие изделия установленным требованиям для данной модификации.

Особенности конструкции

Контакты диаметром 2,5 мм с серебряным покрытием обеспечивают низкое переходное сопротивление — не более 1 миллиома. Высокое сопротивление изоляции не менее 5000 Мегаом гарантирует безопасность работы в электрических цепях.

Ресурс соединителя составляет до 500 циклов сочленения-расчленения, а минимальная наработка достигает 1000 часов. Совокупность этих параметров делает розетку пригодной для ответственных применений, где требуется стабильность характеристик при интенсивной эксплуатации.

Условия эксплуатации

Изделие рассчитано на работу в широком температурном диапазоне от минус 60 до плюс 110 градусов Цельсия. Устойчивость к вибрации, ударам и линейным ускорениям позволяет использовать розетку в подвижных и вибронагруженных системах.

Для наружного монтажа потребитель должен самостоятельно обеспечить защиту от пыли и влаги в соответствии с условиями конкретной эксплуатации. При соблюдении этого требования розетка сохраняет работоспособность в составе аппаратуры различного назначения.
