Назначение соединителя СШРГ36П1ЭШН

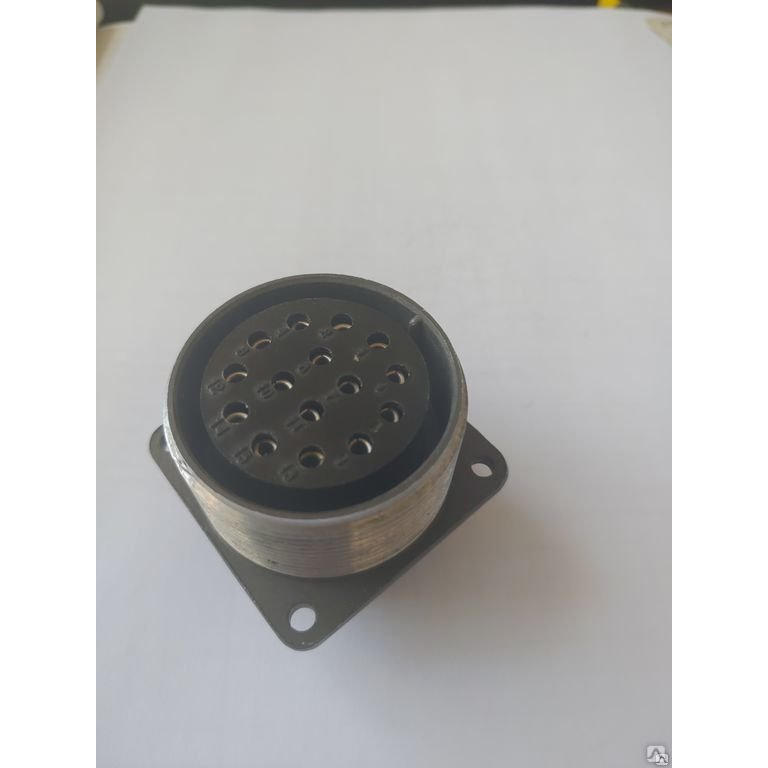

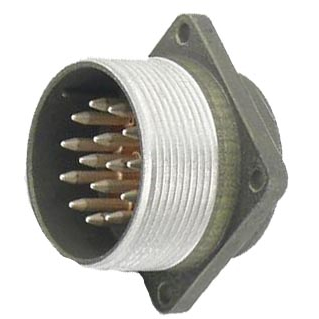

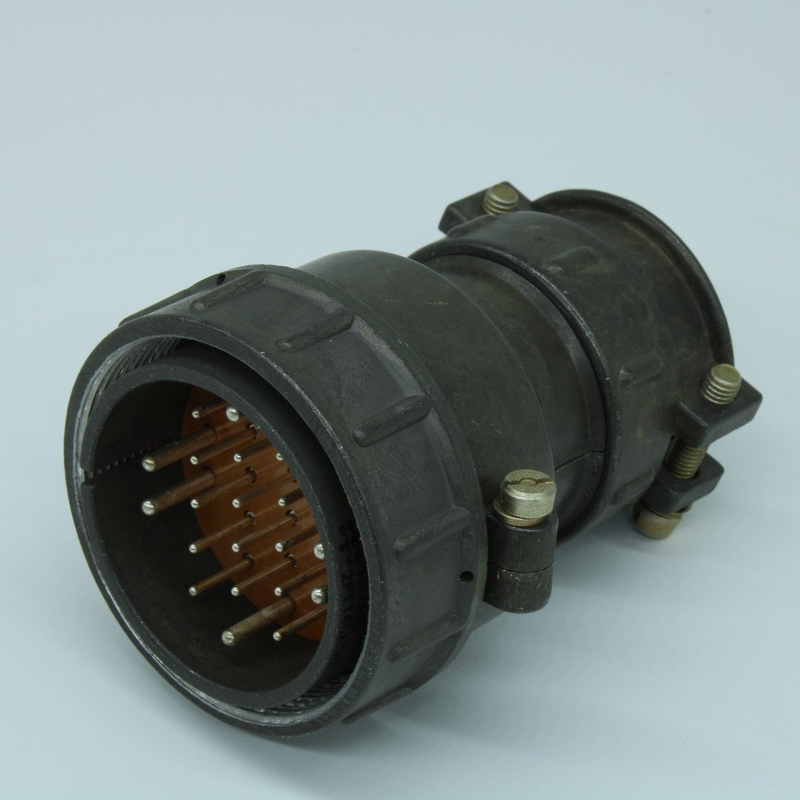

СШРГ36П1ЭШН Коннектор «5» — это специальный цилиндрический низкочастотный соединитель серии СШРГ с условным размером корпуса 36. Изделие предназначено для надежного соединения электрических цепей в промышленных системах, где требуется передача сигналов и мощности через разъёмное сочленение. Конструкция позволяет многократно соединять и разъединять цепи без потери качества контакта, что делает изделие пригодным для эксплуатации в составе стационарного и перемещаемого оборудования.

По исполнению это кабельная розетка или приборная вилка на 5 контактов диаметром 3,5 мм. Соединитель рассчитан на рабочее напряжение до 850 В как переменного, так и постоянного тока. Каждый отдельный контакт выдерживает ток до 50 А, а весь соединитель в сумме — до 250 А. Такие параметры позволяют использовать изделие не только для слаботочных сигнальных цепей, но и для силовых линий в пределах указанных значений.

Подтверждённые особенности конструкции

Изделие имеет условный размер корпуса 36 и проходной диаметр 39 мм. Исполнение негерметичное, с прямым выводом под экранированный кабель и патрубком; индекс ЭШ в обозначении указывает на применение с экранированным кабелем. Соединитель обеспечивает одношпоночную поляризацию, что исключает неправильную стыковку ответных частей, и резьбовое соединение, фиксирующее сочленение в рабочем положении.

Монтаж — объемный, с пайкой проводников. Материал корпуса — алюминиевый сплав, материал изолятора — бакелит. Перечисленные материалы и тип монтажа определяют область применения изделия и требования к условиям его эксплуатации.

• Серия: СШРГ, условный размер корпуса 36.
• Число контактов: 5, диаметр контакта 3,5 мм.
• Рабочее напряжение: до 850 В переменного и постоянного тока.
• Ток на контакт: до 50 А; суммарный ток соединителя: до 250 А.
• Проходной диаметр: 39 мм.
• Исполнение: негерметичное, прямой вывод под экранированный кабель, с патрубком.
• Поляризация: одношпоночная; соединение: резьбовое.
• Монтаж: объемный, пайкой.
• Материал корпуса: алюминиевый сплав; изолятор: бакелит.
• Приемка: «5».

Применение и условия эксплуатации

Соединитель применяется в электро- и радиоприборах, контрольно-измерительной технике, а также в системах HVAC и промышленных компрессорах для передачи сигналов и мощности. Сочетание пяти контактов, высокого рабочего напряжения и значительного допустимого тока делает его востребованным там, где необходимо компактное, но электрически нагруженное разъёмное соединение с защитой кабеля экраном.

Рабочий диапазон температур — от минус 60 до плюс 85 °C. Климатическое исполнение — УХЛ. Ресурс изделия — до 500 соединений-расчленений, что определяет его пригодность для узлов, обслуживаемых или заменяемых ограниченное число раз за срок службы оборудования.

Для правильного подбора ответной части и кабеля следует учитывать условный размер корпуса 36, проходной диаметр 39 мм, одношпоночную поляризацию и резьбовое сочленение, а также тип монтажа пайкой и исполнение под экранированный кабель с патрубком. Совместимость конкретного изделия с ответными частями определяется этими геометрическими и электрическими параметрами, указанными выше.
