Назначение соединителя

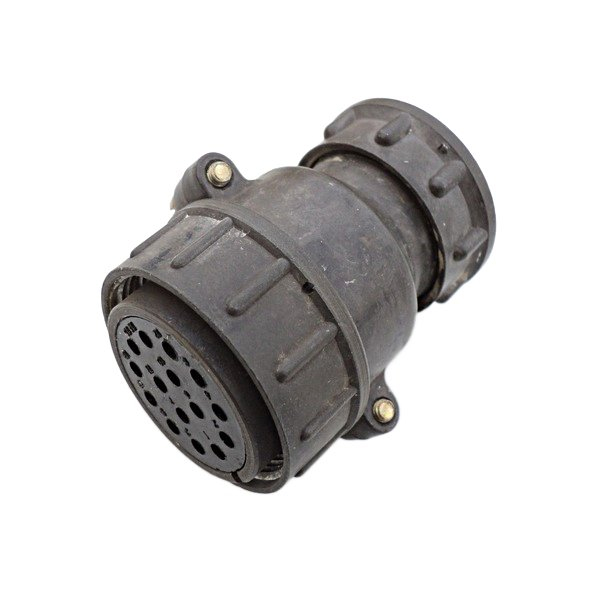

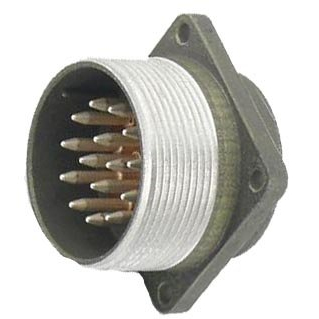

СШРГ36П1ЭШН «5» — цилиндрический электрический соединитель (разъём) серии ШРГ36, предназначенный для надёжного коммутирования экранированных и неэкранированных кабелей в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В амплитудного значения.

Изделие применяется в радиоэлектронной и радиотехнической аппаратуре, эксплуатируемой в жёстких условиях, включая воздействие вибрации и ударов. Конструкция относится к негерметичным соединителям климатического исполнения УХЛ и рассчитана на работу при температурах от минус 60 до плюс 60 градусов Цельсия, а также при пониженном атмосферном давлении вплоть до 1,3 умножить на десять в минус четвёртой степени Паскаля.

Расшифровка обозначения

Маркировка СШРГ36П1ЭШН построена по принятой для данной серии схеме и описывает конструктивные особенности конкретного исполнения.

• ШР — тип соединителя, цилиндрический разъём.
• Г — вариант исполнения в составе обозначения серии ШРГ.
• 36 — условный размер корпуса.
• П — конструкция с прямым патрубком (приборная или кабельная часть).
• 1 — количество контактов, вариант с минимальным числом.
• Э — гайка патрубка для экранированного кабеля.
• Ш — приборная вилка или розетка (блочная часть).
• Н — исполнение для неэкранированного кабеля в соответствующих модификациях.

Технические характеристики

Ниже приведены подтверждённые параметры, определяющие рабочие возможности соединителя.

• Максимальная токовая нагрузка — до 160 А.
• Сопротивление изоляции — не менее 5000 МОм.
• Количество соединений — до 500 циклов.
• Наработка — минимум 1000 часов.
• Вибрация синусоидальная — диапазон от 1 до 5000 Гц при ускорении 300 метров на секунду в квадрате (30 g).
• Удар одиночный — 5000 метров на секунду в квадрате (500 g).
• Материал контактов — серебро или никель, обеспечивающие низкое переходное сопротивление и надёжность коммутации.

Приёмка и применение

Товар имеет приёмку «5». Это подтверждает, что изделие прошло соответствующий контроль качества и допущено к использованию в ответственных областях.

Благодаря совокупности характеристик соединитель СШРГ36П1ЭШН «5» обеспечивает стабильную работу в авиационной технике, промышленном оборудовании и спецтехнике. Он подходит для монтажа в составе бортовых и наземных систем, где требуются стойкость к вибрационным и ударным нагрузкам, широкий температурный диапазон и способность работать при пониженном давлении.

Устройство применяется для соединения кабельных линий с приборными блоками, где необходимо сохранить целостность экранирования или обеспечить подключение неэкранированного кабеля. Конструкция с прямым патрубком и гайкой для экранированного кабеля упрощает разделку кабеля и фиксацию экрана, а блочное исполнение позволяет устанавливать разъём непосредственно на корпус аппаратуры.

Для получения устойчивого контакта и заявленного ресурса по числу соединений важно соблюдать штатную процедуру сочленения и не превышать указанные электрические и механические нагрузки. Соблюдение этих условий гарантирует работу соединителя в пределах заявленных параметров на протяжении установленной наработки.
