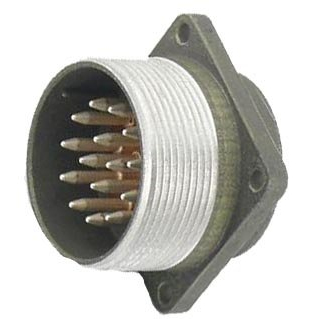

СШРГ36П1ЭШ — это электрический разъём из серии герметичных цилиндрических соединителей ШРГ/СШРГ, предназначенный для работы в электрических цепях переменного и постоянного тока. Он используется в радиоэлектронной и радиотехнической аппаратуре для надёжного соединения экранированных кабелей.

Расшифровка обозначения

Обозначение СШРГ36П1ЭШ расшифровывается следующим образом: СШРГ — тип герметичного соединителя, 36 — условный размер корпуса, П — конструктивное исполнение с прямым патрубком, 1 — количество контактов, Э — гайка патрубка для экранированного кабеля, Ш — модификация. Это розетка кабельная или приборная, в зависимости от исполнения.

Технические характеристики

Разъём выдерживает амплитудное напряжение до 850 В и частоту до 3 МГц. Максимальная токовая нагрузка — до 160 А в зависимости от контактов, сопротивление изоляции — не менее 5000 МОм. Он рассчитан на 500 циклов сочленения-расчленения и наработку не менее 1000 часов.

Условия эксплуатации

Соединитель негерметичный или герметичный (в версии ШРГ), климатика УХЛ, подходит для внутреннего и наружного применения с защитой от пыли и влаги. Выдерживает вибрацию (1–5000 Гц, до 300 м/с²), удары (до 5000 м/с² одиночные) и пониженное давление до 1,3×10⁻⁴ Па. Материал контактов — серебро или никель.
