Назначение соединителя СШРГ36П1ЭГ

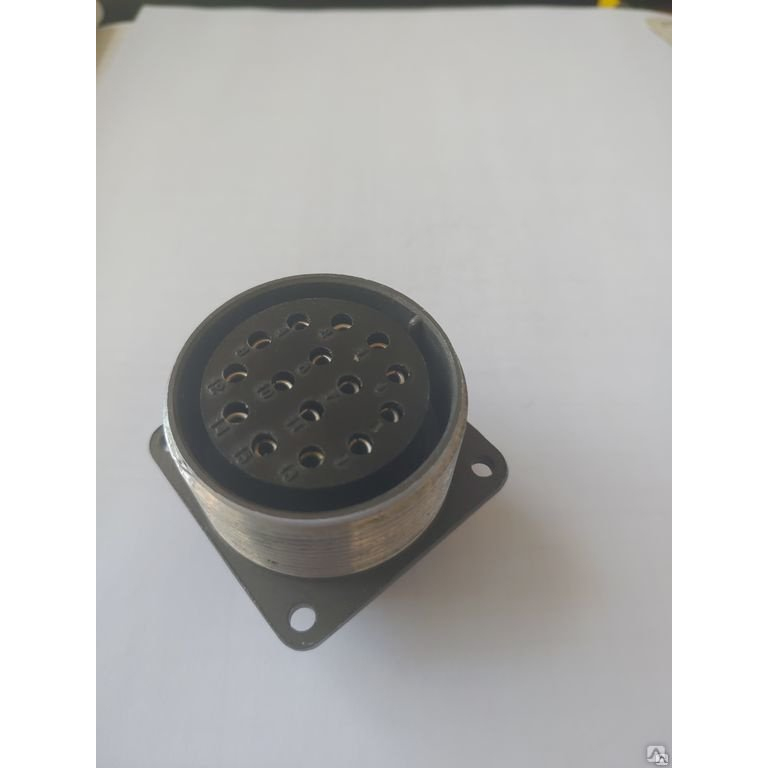

Соединитель СШРГ36П1ЭГ — это низкочастотный цилиндрический разъём розеточного типа, выполненный в штепсельном исполнении. Изделие применяется в электрических цепях постоянного и переменного тока и относится к семейству стандартных низкочастотных разъёмов типа ШР и ШРГ, широко используемых в радио- и электронной аппаратуре. Основное назначение данной розетки — обеспечение надёжного электрического соединения между блочными и кабельными участками монтажа, а также создание разъёмного интерфейса для оперативного подключения и отключения узлов аппаратуры без пайки и необратимого монтажа.

Артикул изделия — 8725, категория — СШРГ36. Производитель в предоставленных данных не указан.

Конструктивные особенности и подтверждённые характеристики

Розетка имеет цилиндрический корпус нормальных габаритов и рассчитана на резьбовое сочленение с вилкой или штекером того же ряда. Такое соединение обеспечивает механическую фиксацию и предотвращает самопроизвольное расчленение под воздействием вибрации и умеренных механических нагрузок.

В обозначении «П» указывает, что приборная часть выполнена без патрубка. Это означает, что монтаж в корпусе выполняется заподлицо либо через фланец, что удобно при компоновке блоков и панелей радиоэлектронной аппаратуры.

Ниже перечислены подтверждённые технические параметры изделия:

• Тип разъёма — низкочастотный цилиндрический, розеточный (штепсельный).
• Рабочее напряжение — до 850 В (амплитудное значение) для постоянного и переменного тока.
• Рабочая частота — до нескольких мегагерц, обычно до 3 МГц.
• Сопротивление изоляции в нормальных климатических условиях — обычно не менее 5000 МОм.
• Ресурс сочленения-расчленения — порядка 500 циклов для разъёмов серии ШР36.
• Минимальная наработка — не менее 1000 часов.
• Устойчивость к вибрации — с частотой до нескольких килогерц и ускорением порядка десятков g.

Совокупность этих параметров подтверждает, что изделие относится к классу соединителей общего назначения с повышенными требованиями к электрической прочности и стабильности изоляционных свойств.

Применение и условия эксплуатации

Соединитель применяется в радиоэлектронной, радиотехнической и промышленной аппаратуре в качестве соединителя общего назначения для блочных и кабельных участков монтажа. Устойчивость к вибрации и умеренным механическим воздействиям позволяет использовать розетку в промышленных и мобильных установках, где соединение подвергается систематическим нагрузкам.

Благодаря исполнению без патрубка монтаж выполняется заподлицо или через фланец, что делает изделие удобным для установки на панели, шасси и корпуса блоков. Сочетание высокого сопротивления изоляции и допустимого рабочего напряжения до 850 В определяет применимость в цепях как постоянного, так и переменного тока.

При монтаже и эксплуатации следует учитывать ограничение по рабочей частоте — до нескольких мегагерц. Для высокочастотных трактов данная серия не предназначена. Ресурс сочленения порядка 500 циклов и минимальная наработка не менее 1000 часов задают ориентиры при планировании регламента обслуживания и замены соединителя.

Краткое резюме

СШРГ36П1ЭГ — розетка низкочастотного цилиндрического разъёма серии ШР36 с резьбовым сочленением, исполнением приборной части без патрубка и рабочим напряжением до 850 В. Изделие предназначено для электрических цепей постоянного и переменного тока частотой до нескольких мегагерц и применяется в радиоэлектронной, радиотехнической и промышленной аппаратуре. Артикул — 8725, категория — СШРГ36.
