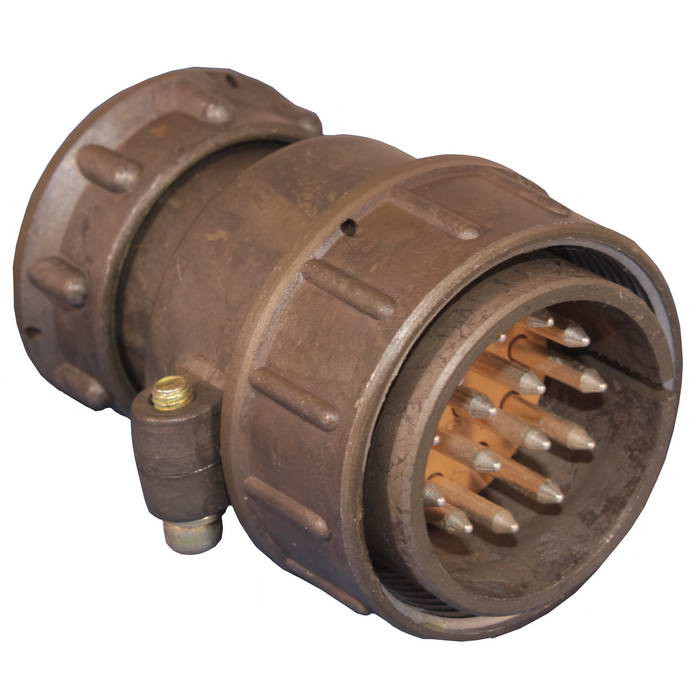

Назначение соединителя СШРГ36П1ЭГ

СШРГ36П1ЭГ — низкочастотный цилиндрический штепсельный соединитель нормального габарита, предназначенный для работы в электрических цепях постоянного и переменного тока. Изделие применяется для межблочного соединения кабелей и приборов в радиоэлектронной, промышленной и силовой аппаратуре. Тип СШРГ означает цилиндрический штепсельный соединитель усиленного исполнения по сравнению с базовой серией ШР.

Основная задача коннектора — обеспечить надёжное электрическое соединение при частых сочленениях и расчленениях, а также при воздействии вибрации и механических нагрузок. Нормальный габарит корпуса делает его пригодным как для кабельных, так и для приборных соединений.

Расшифровка обозначения и конструктивные особенности

Маркировка СШРГ36П1ЭГ построена по стандартной схеме и содержит следующие сведения:

• СШРГ — тип соединителя: цилиндрический штепсельный, усиленного исполнения.
• 36 — условный размер корпуса, определяющий габарит и количество, а также размеры контактов.
• П — конструктивное исполнение кабельной части: соединитель с прямым патрубком.
• 1 — количество контактов; как правило, один контакт под высокий ток. Конкретная комбинация диаметров и типов контактов зависит от модификации.
• Э — тип гайки патрубка, предназначенной для экранированного кабеля с экраном по оплётке.
• Г — тип контактной части: обычно указывает на вилку со штыревым контактом; вариант Ш соответствует розетке с гнездовым контактом.

Корпус и контактная часть выполняются цилиндрическими с резьбовым соединением. Такая конструкция обеспечивает надёжную фиксацию, устойчивость к вибрациям и удобство многократного сочленения. Контакты изготавливаются из меди или её сплавов с покрытием серебром либо никелем, что снижает переходное сопротивление и повышает стойкость к коррозии.

Технические параметры и условия эксплуатации

Соединитель рассчитан на работу в цепях постоянного и переменного тока с частотой до нескольких мегагерц, обычно до примерно 3 МГц. Максимальное амплитудное напряжение цепи, как правило, не превышает 850 В, что допускает применение изделия в силовых и распределительных цепях.

Общий ток, приходящийся на один соединитель, лежит в диапазоне десятков–сотен ампер в зависимости от модификации: например, у близких по конструкции изделий серии ШР36 общий ток составляет порядка 155–160 А. Ресурс изделия включает многократные сочленения и расчленения — порядка 500 циклов, а также длительную наработку, обычно не менее 1000 часов непрерывной работы.

Климатическое исполнение, как правило, соответствует категории У или УХЛ. Это допускает эксплуатацию при температурах и влажности, характерных для промышленных и станковых условий.

Применение

Коннектор СШРГ36П1ЭГ применяется в панельных и кабельных соединениях автоматизированных систем управления, силовых модулях, станках, а также в системах питания и распределения электроэнергии. Основные требования к таким узлам — высокая механическая устойчивость и большой ток на один контакт, что полностью соответствует характеристикам данного соединителя.

Типовые сценарии использования включают соединение блоков аппаратуры, подключение кабельных сборок к приборам, организацию силовых цепей с экранированным кабелем. При уточнении требуемого исполнения — вилка или розетка, а также типа корпуса, приборный или кабельный, — можно детально подобрать типы контактов и рекомендуемые схемы подключения.

Ключевые особенности

• Низкочастотный цилиндрический штепсельный соединитель нормального габарита.
• Усиленное исполнение по сравнению с базовой серией ШР.
• Прямой патрубок кабельной части и резьбовое соединение корпуса.
• Гайка патрубка под экранированный кабель с экраном по оплётке.
• Контакты из меди или сплавов с серебряным либо никелевым покрытием.
• Рабочая частота до нескольких мегагерц, обычно до примерно 3 МГц.
• Максимальное амплитудное напряжение цепи, как правило, до 850 В.
• Общий ток на соединитель — десятки–сотни ампер в зависимости от модификации.
• Ресурс порядка 500 циклов сочленения–расчленения и наработка обычно не менее 1000 часов.
• Климатическое исполнение, как правило, У или УХЛ.
