Назначение

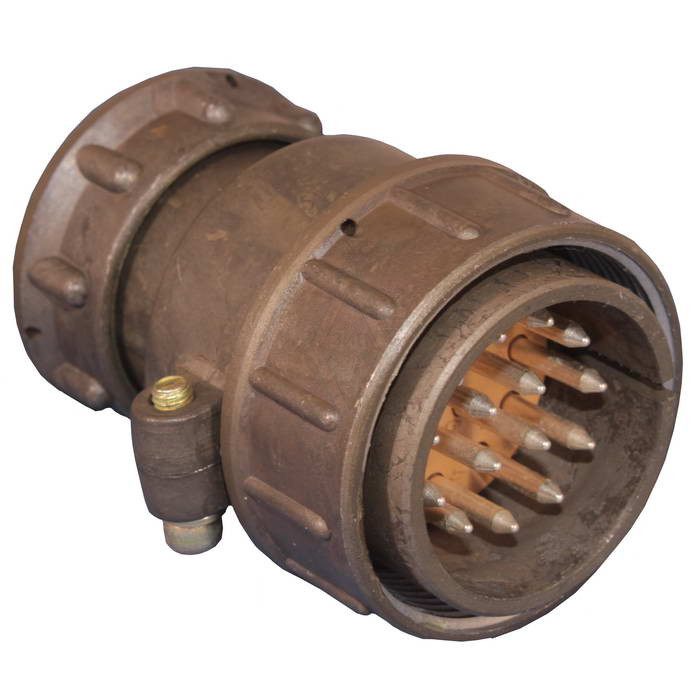

СШРГ36П1ЭГ — низкочастотный цилиндрический соединитель серии ШР/СШР, предназначенный для надёжного электрического соединения в цепях переменного и постоянного тока. Изделие применяется в приборной части без патрубка и рассчитано на эксплуатацию при напряжении до 850 В (амплитудное значение) и частоте до 3 МГц.

Основное назначение — коммутация электрических цепей в составе радиоэлектронной, измерительной и приборной аппаратуры, где требуется устойчивость к вибрационным и ударным нагрузкам, а также работа при пониженном атмосферном давлении.

Расшифровка обозначения

Маркировка соединителя построена по стандартной схеме серии ШР/СШР и отражает его конструктивные особенности:

• СШР или ШР — тип соединителя: негерметичный, цилиндрический.
• 36 — условный размер корпуса.
• Г — вариант для группового исполнения или специальной модификации.
• П — конструктивное исполнение приборной части без патрубка.
• 1Э — сочетание контактов (один контакт диаметром 1,5 мм или аналогичный), гайка патрубка для экранированного кабеля.
• Г1 — модификация контактов: серебро/никель.

Технические характеристики

Соединитель выдерживает максимальную токовую нагрузку на контакт до 35 А (для контакта диаметром 2,5 мм), общая токовая нагрузка достигает 160 А. Сопротивление контакта не превышает 1,0 мОм, сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

Основные эксплуатационные параметры приведены ниже:

• Рабочая температура: от минус 60 °C до плюс 60 °C, с перегревом контактов — до плюс 110 °C.
• Вибрация синусоидальная: диапазон 1–5000 Гц, ускорение до 300 м/с² (30 g).
• Удар одиночный: до 5000 м/с² (500 g).
• Число сочленений-расчленений: до 500 циклов.
• Наработка: не менее 1000 часов.
• Климатическое исполнение: УХЛ.
• Эксплуатация при пониженном давлении: до 1,3 × 10⁻⁴ Па.

Применение и особенности

Благодаря сочетанию механической прочности, широкому диапазону рабочих температур и стойкости к вибрации и ударам, СШРГ36П1ЭГ применяется в приборных отсеках, где требуется стабильное соединение при интенсивных динамических нагрузках. Исполнение приборной части без патрубка упрощает монтаж в ограниченном пространстве, а гайка патрубка позволяет подключать экранированный кабель.

Модификация контактов с покрытием серебро/никель обеспечивает стабильное переходное сопротивление и снижает потери на контакте. Изделие рассчитано на работу в условиях пониженного атмосферного давления, что делает его пригодным для аппаратуры, эксплуатируемой в высотных и вакуумных условиях.

Артикул товара — 8724, категория — СШРГ36. Производитель в предоставленных данных не указан.
