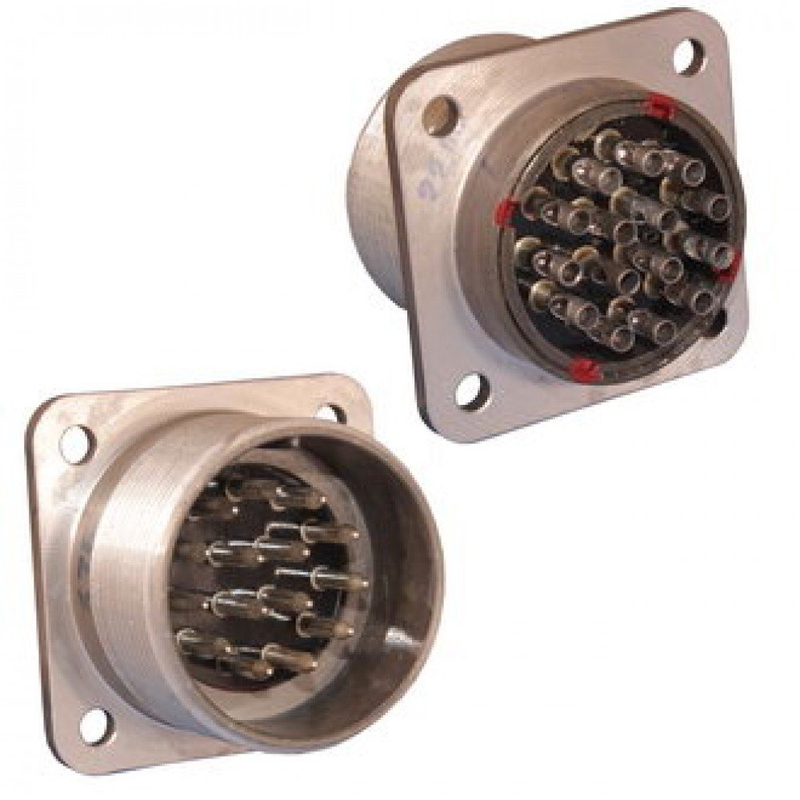

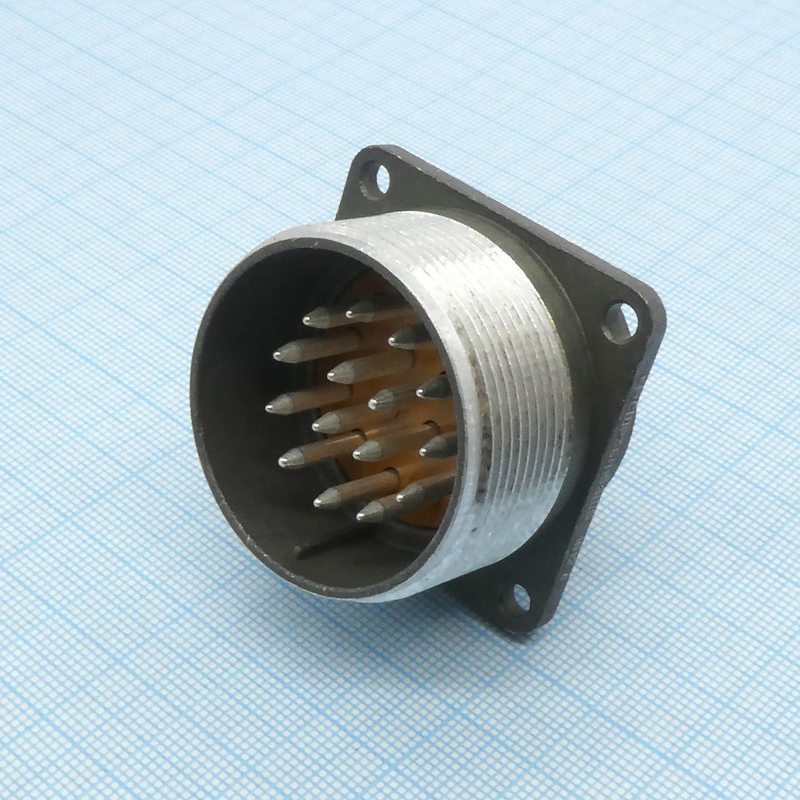

СШРГ36П15ЭШ5 — это электрический соединитель (вилка) серии СШРГ, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие применяется в паре с ответной розеткой для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре. Артикул позиции — 8722, категория — СШРГ36.

Назначение и область применения

Соединитель СШРГ36П15ЭШ5 используется для внутреннего монтажа в радиоэлектронной аппаратуре и обеспечивает надёжное электрическое соединение цепей постоянного и переменного тока. Изделие эксплуатируется в составе кабельных сборок и приборных блоков, где требуется экранированное подключение кабеля.

Применение соединителя целесообразно в устройствах, работающих в диапазоне частот до 3 МГц при напряжении до 850 В. Благодаря конструктивному исполнению с прямым патрубком для кабельной части и гайкой для экранированного кабеля, соединитель подходит для монтажа экранированных кабельных линий, где важно сохранить целостность экрана и защитить цепи от внешних помех.

Исполнение по климатическим факторам — УХЛ, что определяет применимость изделия в условиях умеренного и холодного климата. Соединитель соответствует техническим условиям АСЛР.434410.017ТУ (АШДК.434410.086ТУ) и является взаимосочетаемым с ответными частями соответствующей серии.

Конструктивные особенности

Соединитель выполнен в конструктивном исполнении П: без патрубка для приборной части и с прямым патрубком для кабельной части. Условный размер корпуса — 36. Гайка патрубка типа Э предназначена для экранированного кабеля. Вид контактов — Г, что соответствует вилке для кабельной части. Обозначение сочетания контактов — 5.

• Тип соединителя: СШРГ.
• Условный размер корпуса: 36.
• Конструктивное исполнение: П (без патрубка для приборной части, с прямым патрубком для кабельной части).
• Количество контактов: 15.
• Вид гайки патрубка: Э (для экранированного кабеля).
• Вид контактов: Г (вилка для кабельной части).
• Обозначение сочетания контактов: 5.
• Приемка: «5».

Технические характеристики

Ниже приведены подтверждённые параметры соединителя СШРГ36П15ЭШ5, определяющие его электрические и эксплуатационные свойства.

• Максимальное рабочее напряжение: до 850 В (амплитудное значение).
• Частота переменного тока: до 3 МГц.
• Сопротивление контактов: не более 1,3 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Максимальная токовая нагрузка на одиночный контакт: 35 А.
• Количество сочленений-расчленений: 500.
• Интервал рабочих температур: от минус 60 до плюс 70 градусов Цельсия.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: 25 лет.

Эксплуатационные свойства

Соединитель рассчитан на 500 циклов сочленения и расчленения, что определяет его ресурс при многократном подключении и отключении цепей. Минимальная наработка составляет 1000 часов, а срок сохраняемости достигает 25 лет, что подтверждает длительную сохранность изделия при соблюдении условий хранения.

Рабочий диапазон температур от минус 60 до плюс 70 градусов Цельсия позволяет использовать соединитель в аппаратуре, эксплуатируемой в широком спектре климатических условий. Низкое сопротивление контактов (не более 1,3 мОм) и высокое сопротивление изоляции (не менее 5000 МОм) обеспечивают стабильность электрических параметров и минимизацию потерь в цепях.

Комплектация и совместимость

Соединитель СШРГ36П15ЭШ5 представляет собой вилку, которая применяется в паре с ответной розеткой. Взаимосочетаемость с ответными частями серии обеспечивает возможность сборки разъёмного соединения для кабельной и приборной части. Изделие предназначено для внутреннего монтажа и соответствует техническим условиям АСЛР.434410.017ТУ (АШДК.434410.086ТУ).

Сведения о производителе, стране производства, гарантийном сроке и точной комплектации поставки в предоставленных данных отсутствуют и в настоящем описании не приводятся.
