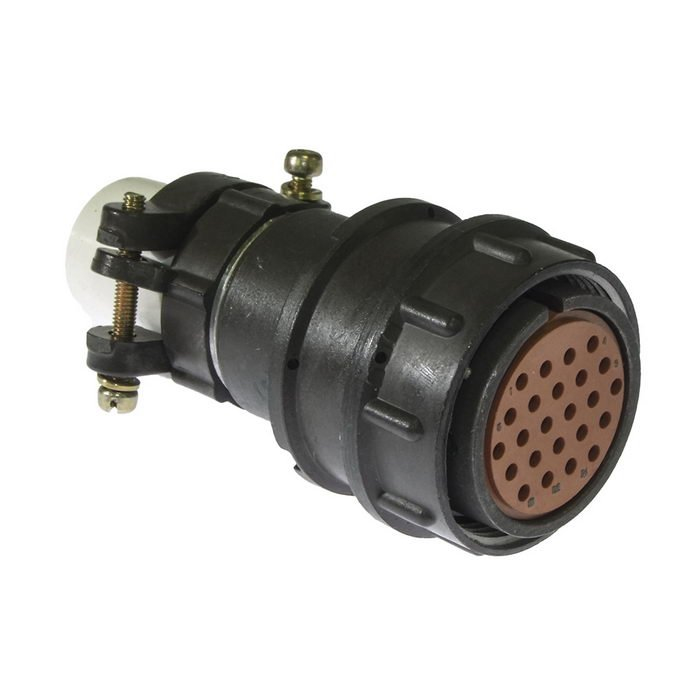

Соединитель СШР36П15ЭГ5 представляет собой цилиндрический негерметичный разъем, предназначенный для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц и напряжением до 850 В. Он состоит из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными. Блочная часть изготавливается без патрубков, а кабельная часть может иметь прямой или угловой патрубок.

Структура обозначения

Условное обозначение СШР36П15ЭГ5 расшифровывается следующим образом:

• СШР — тип соединителя;
• 36 — условный размер корпуса;
• П — конструктивное исполнение (без патрубка);
• 15 — количество контактов;
• Э — гайка патрубка для экранированного кабеля;
• Г — вид контактов ( розетка );
• 5 — обозначение сочетания контактов .

Технические характеристики

• Максимальная токовая нагрузка: 250 А (на одиночный контакт — 35 А).
• Сопротивление контактов: не более 1,3 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Количество сочленений-расчленений: 500.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: 25 лет .

Условия эксплуатации

Соединитель может работать в широком диапазоне температур от -60 °C до +70 °C, а также выдерживает смену температур до +110 °C. Он также устойчив к синусоидальной вибрации (от 1 до 5000 Гц) и механическим ударам с ускорением до 10000 м/с? (одиночные действия) и 1500 м/с? (многократные действия). Данный соединитель подходит для использования в различных областях радиоэлектронной аппаратуры, обеспечивая надежное соединение в условиях, требующих высокой степени защиты от внешних воздействий.
