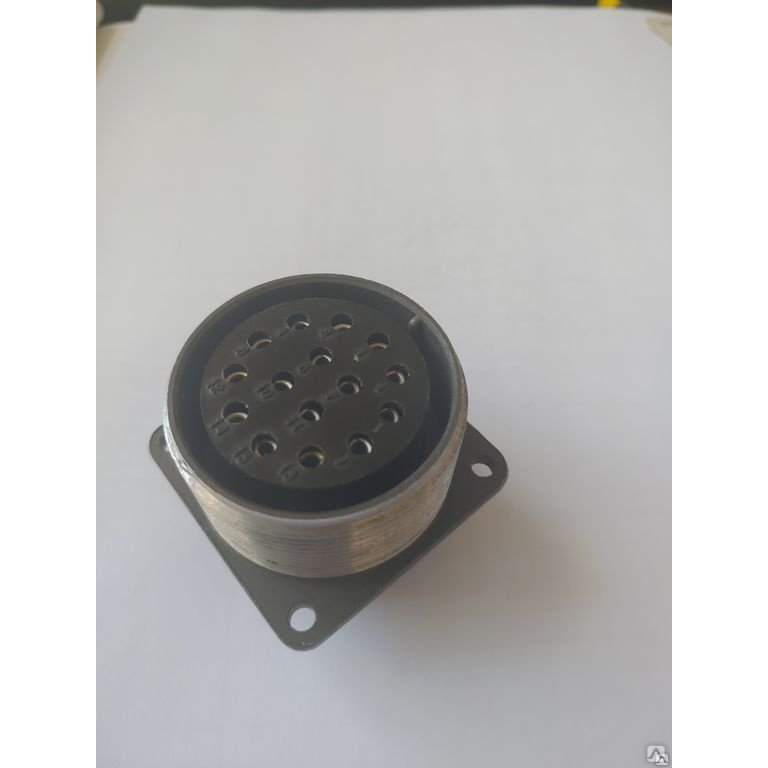

СШРГ36П15ЭГ5 — это тип соединителя, предназначенный для работы в электрических цепях как постоянного, так и переменного тока. Он может использоваться при напряжении до 850 В и частоте до 3 МГц. Данный соединитель состоит из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными.

Технические характеристики

• Количество контактов : 15
• Рабочий ток : до 22,5 А
• Сопротивление контактов : не более 1,3 мОм
• Сопротивление изоляции : не менее 5000 МОм
• Максимальная токовая нагрузка на одиночный контакт : 35 А
• Количество сочленений-расчленений : до 500
• Минимальная наработка : 1000 часов
• Срок сохраняемости : до 25 лет

Условия эксплуатации

СШРГ36П15ЭГ5 предназначен для работы в диапазоне температур от -60 °C до +70 °C, с возможностью кратковременного перегрева до +110 °C. Он также способен выдерживать механические воздействия, такие как синусоидальная вибрация (от 1 Гц до 5000 Гц) и удары.

Конструкция

Соединители СШР имеют резьбовое соединение и однош Оночную поляризацию корпусов. Контакты покрыты серебром для обеспечения надежности соединения. Данный тип соединителей часто используется в радиоэлектронной аппаратуре, где требуется высокая надежность и долговечность в условиях различных климатических факторов.
