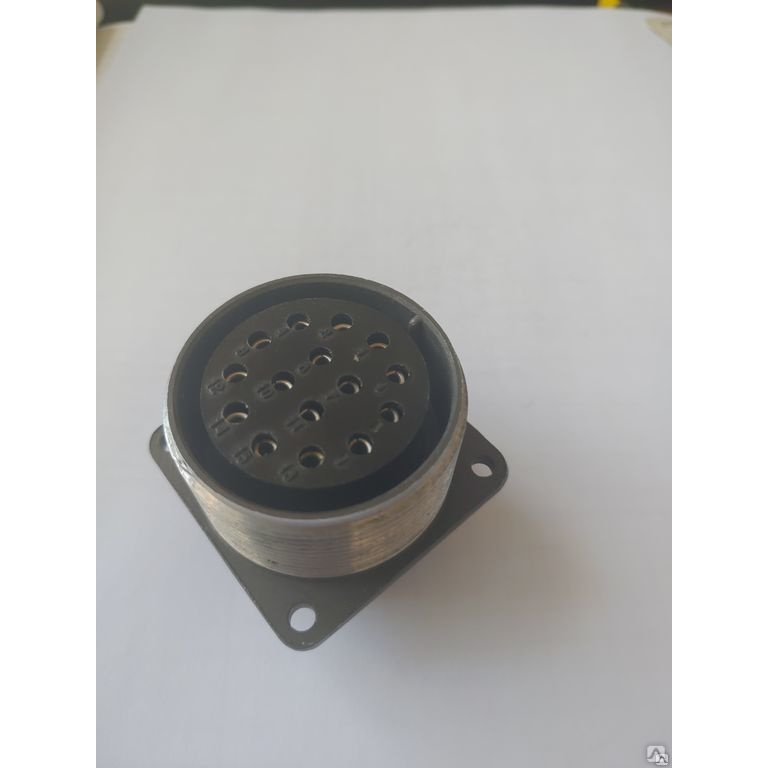

Назначение соединителя СШРГ36-П1ЭГ

СШРГ36-П1ЭГ представляет собой приборную розетку из серии низкочастотных цилиндрических соединителей ШР и СШРГ. Изделие предназначено для надёжного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Соединитель применяется при работе с экранированными и неэкранированными кабелями как на постоянном, так и на переменном токе с частотой до 3 МГц и напряжением до 850 В (амплитудное значение).

Конструктивное исполнение «П» означает приборную часть без патрубка, то есть розетка монтируется непосредственно на корпусе аппаратуры. Такое решение удобно для стационарного оборудования, где кабельная часть подключается к прибору снаружи.

Расшифровка обозначения и конструкция

Маркировка СШРГ36-П1ЭГ читается следующим образом:

• СШРГ — тип соединителя с возможным экранированием;
• 36 — условный размер корпуса;
• П — конструктивное исполнение без патрубка (приборная часть);
• 1ЭГ — конфигурация контактов с покрытием серебром или никелем.

Соединитель рассчитан на монтаж объёмным способом пайкой, что делает его пригодным для аппаратуры общего назначения. Конструкция обеспечивает до 500 сочленений-расчленений и наработку не менее 1000 часов.

Технические характеристики

Изделие имеет 10 контактов с диаметрами 1,5 мм и 2,5 мм. Максимальная токовая нагрузка достигает 35 А на контакт диаметром 2,5 мм, а общая нагрузка — до 160 А. Сопротивление контакта составляет не более 1,0 мОм, сопротивление изоляции — не менее 5000 МОм.

Соединитель устойчив к вибрации в диапазоне от 1 до 5000 Гц с ускорением до 30 g и к ударам с ускорением до 500 g. Рабочий диапазон температур — от минус 60 до плюс 60 градусов Цельсия, климатическое исполнение УХЛ, исполнение негерметичное.

Условия эксплуатации

Помимо стандартных условий, соединитель подходит для работы при пониженном давлении — до 1,3·10⁻⁴ Па. Допускается смена температур с учётом перегрева контактов до плюс 110 градусов Цельсия.

Приёмка и применение

Товар поставляется с приёмкой «5», что подтверждает соответствие изделия установленным требованиям для ответственного применения. Розетка СШРГ36-П1ЭГ востребована в радиотехнической аппаратуре, измерительных приборах и системах, где требуется надёжное соединение цепей при повышенных токах и широком диапазоне внешних воздействий. Артикул изделия — 8717, категория — СШРГ36.
