Соединители СШРГ36 — это герметичные цилиндрические штепсельные разъемы внутреннего объемного монтажа, предназначенные для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Основные характеристики

Конструкция

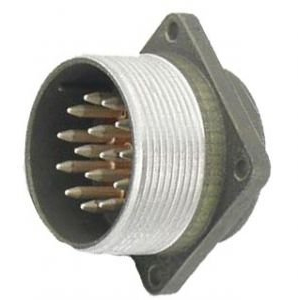

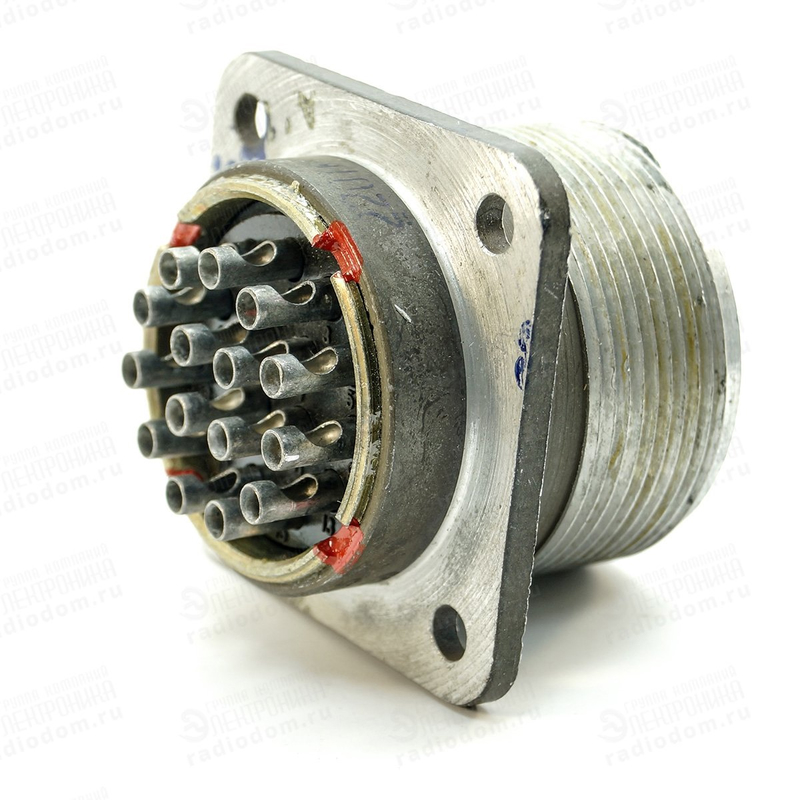

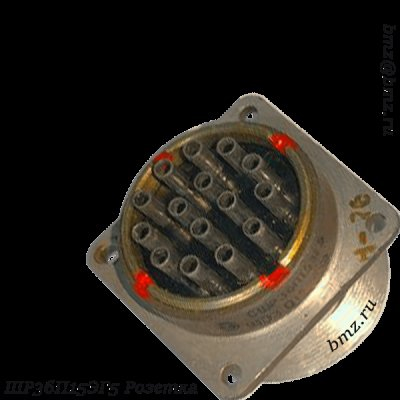

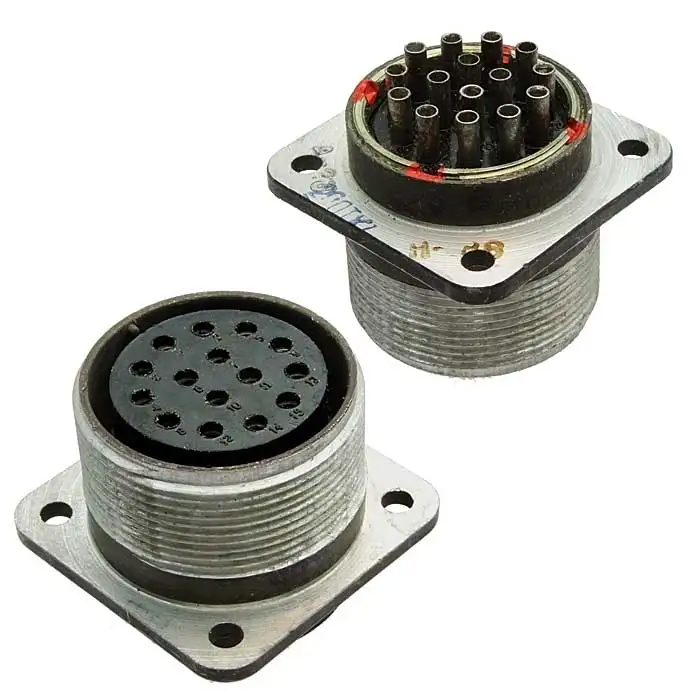

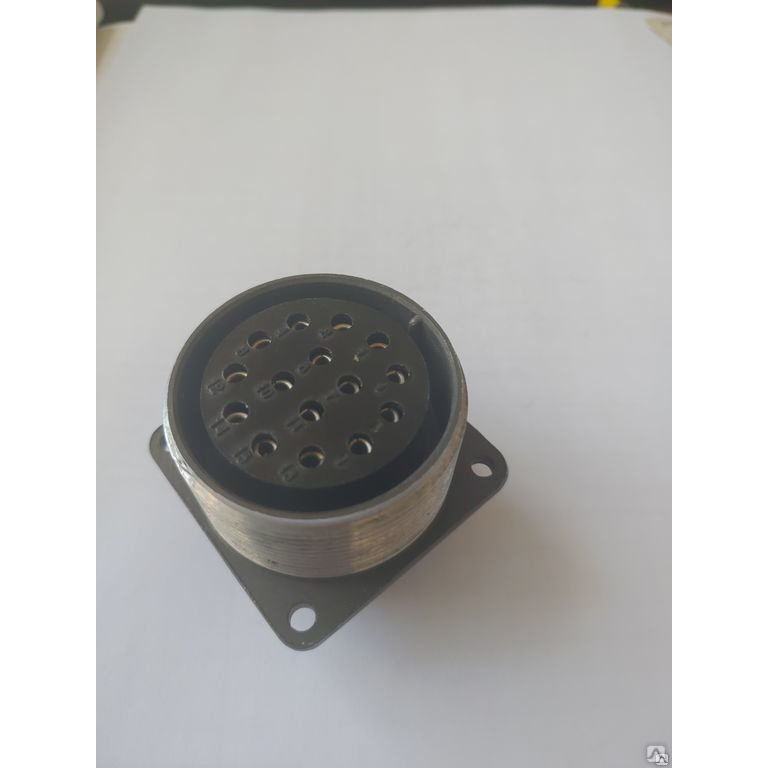

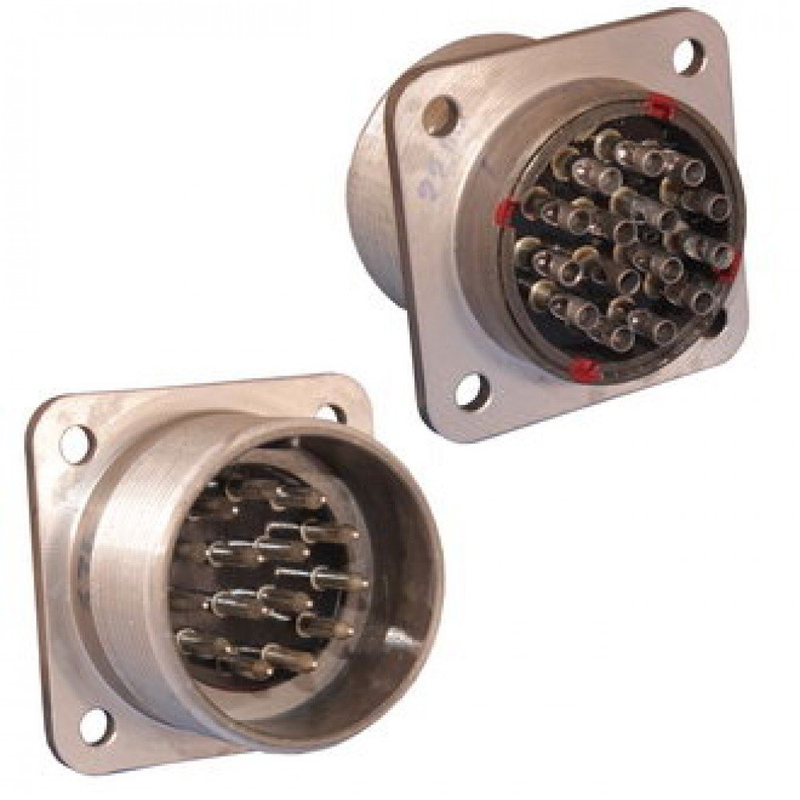

Соединитель СШРГ36 состоит из двух частей:

• Герметичная вилка + негерметичная розетка, или

• Герметичная розетка + негерметичная вилка

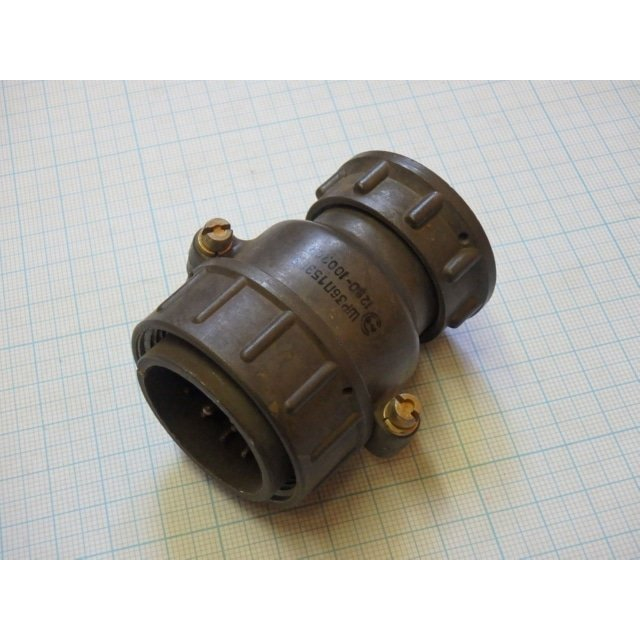

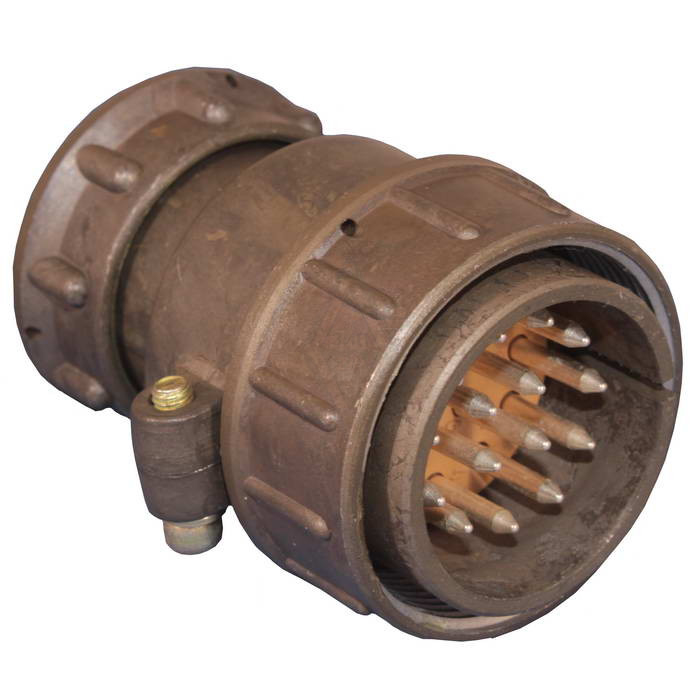

Вилки и розетки бывают только приборными. Приборная часть изготавливается без патрубка, кабельная — с прямым или угловым патрубком.

Особенности

• Герметичный корпус — обеспечивает защиту от влаги и пыли

• Монтаж экранированным кабелем

• Для внутреннего монтажа в аппаратуре

• Число сочленений — до 500 циклов

• Минимальная наработка — 1000 часов

• Срок сохраняемости — не менее 15 лет

Обозначение

В маркировке СШРГ36:

• СШРГ — тип соединителя (цилиндрический герметичный)

• 36 — условный размер корпуса (диаметр 36 мм)

• Далее следуют обозначения количества контактов, типа патрубка и покрытия

Эти соединители широко применяются в промышленной и военной технике, где требуется надежное герметичное соединение электрических цепей.
