Назначение изделия

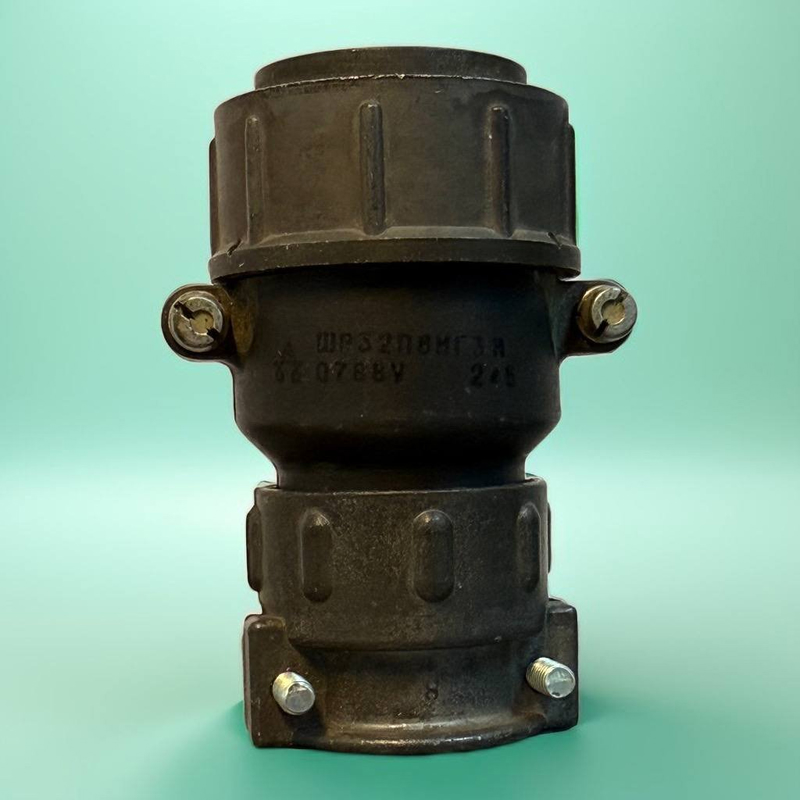

СШРГ32П8НШ3 представляет собой кабельную розетку из серии соединителей ШРГ. Данный разъём предназначен для работы с неэкранированными кабелями в электрических цепях. Изделие применяется для коммутации электрических соединений в составе электронных и электрических устройств, где требуется надёжная передача сигналов и устойчивость к интенсивным механическим воздействиям.

Розетка относится к категории приборных соединителей и служит для стационарного монтажа на корпусе оборудования. Конструкция рассчитана на эксплуатацию в условиях повышенной вибрации, ударных нагрузок и расширенного температурного диапазона, что делает её пригодной для ответственных применений.

Технические характеристики

Основные параметры разъёма определяются его конструктивным исполнением и материалами контактной группы. Ниже перечислены подтверждённые характеристики.

• Условный размер корпуса — 32.
• Количество контактов — 8.
• Диаметр контактов — 2,5 мм.
• Тип патрубка — прямой, для подключения кабеля.
• Максимальное рабочее напряжение — 850 В.
• Сопротивление контакта — не более 1 мОм.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Покрытие контактов — серебро.
• Ресурс — до 500 сочленений-расчленений.
• Наработка — не менее 1000 часов.
• Передаваемый диапазон частот — до 3 МГц.

Условия эксплуатации

Соединитель СШРГ32П8НШ3 спроектирован для работы в жёстких условиях. Устройство выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с². Механические удары достигают 5000 м/с², а линейное ускорение — до 2000 м/с².

Температурный диапазон эксплуатации составляет от минус 60 до плюс 60 градусов Цельсия. Допускается кратковременный нагрев до плюс 110 градусов Цельсия. Изделие соответствует климатическому исполнению УХЛ, что подразумевает работу в условиях умеренного и холодного климата.

Применение

Соединители типа ШРГ32П8НШ3 используются в электронных и электрических устройствах для передачи сигналов частотой до 3 МГц. Они востребованы в приборах, работающих при жёстких условиях вибрации и ударов, где требуется стабильное электрическое соединение.

Благодаря серебряному покрытию контактов обеспечивается надёжный электрический контакт с низким переходным сопротивлением. Розетка может применяться в составе кабельных сборок, соединительных шнуров и вводных узлов оборудования. Установка производится на шасси или корпус прибора с фиксацией ответной части.

Ключевые особенности

1. Восемь контактов диаметром 2,5 мм обеспечивают передачу сигналов до 3 МГц.
2. Рабочее напряжение до 850 В подходит для силовых и сигнальных цепей.
3. Низкое сопротивление контакта не более 1 мОм и высокое сопротивление изоляции не менее 5000 МОм гарантируют стабильность соединения.
4. Серебряное покрытие контактов продлевает срок службы и снижает потери.
5. Устойчивость к вибрации, ударам и линейным ускорениям расширяет область применения.
6. Климатическое исполнение УХЛ и температурный диапазон от минус 60 до плюс 60 градусов Цельсия позволяют использовать изделие в суровых условиях.

Ресурс до 500 циклов сочленения и расчленения, а также наработка не менее 1000 часов подтверждают пригодность розетки для длительной эксплуатации в составе ответственного оборудования.
