Назначение и область применения

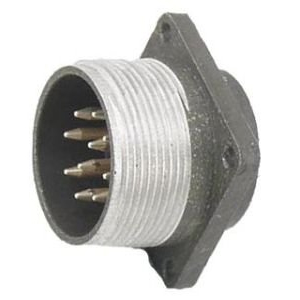

СШРГ32П10ЭШ4 ВИЛКИ представляют собой блочную приборную вилку цилиндрического низкочастотного соединителя серии СШР. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Вилка используется в приборной части комплекта совместно с соответствующими розетками для обеспечения надёжного разъёмного соединения в промышленных и специальных системах.

Соединитель рассчитан на эксплуатацию в составе электротехнического оборудования, где требуется высокая механическая устойчивость и стабильность электрических параметров в широком диапазоне внешних воздействий. Вилка негерметичная, климатическое исполнение УХЛ, что допускает применение в условиях умеренного и холодного климата.

Технические характеристики

СШРГ32П10ЭШ4 ВИЛКИ имеют условный размер корпуса 32 и оснащены 10 контактами диаметром 2,5 мм. Конструктивное исполнение П означает приборный вариант без патрубка. Наличие экранирования обозначено индексом ЭШ4. Изделие обеспечивает следующие электрические параметры:

• максимальное рабочее напряжение — 850 В;
• сопротивление контактов — не более 1–1,3 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• максимальный ток на контакт — до 25 А;
• общая токовая нагрузка — до 190 А.

Вилка сохраняет работоспособность при температурах от минус 60 до плюс 60 градусов Цельсия. Минимальная наработка составляет от 1000 до 5000 часов, число сочленений-расчленений — не менее 500, срок сохраняемости — от 15 до 25 лет.

Устойчивость к внешним воздействиям

Конструкция соединителя рассчитана на эксплуатацию в условиях значительных механических нагрузок. Изделие выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, механические удары одиночного действия с ускорением от 5000 до 10000 метров на секунду в квадрате, а также линейное ускорение до 2000 метров на секунду в квадрате. Эти показатели обеспечивают надёжность соединения при работе оборудования в составе подвижных и вибронагруженных систем.

Расшифровка обозначения

Маркировка изделия содержит информацию о его конструктивных особенностях. СШР — тип соединителя, 32 — размер корпуса, П — приборное исполнение без патрубка, 10 — число контактов, ЭШ4 — экранирование и вариант сборки. Такая система обозначений позволяет однозначно идентифицировать изделие при подборе ответных частей соединителя и комплектовании оборудования.

Комплектация и хранение

Изделие поставляется партиями по 10 штук. Указанный в каталоге формат упаковки обеспечивает удобство при комплектовании производственных задач и складском учёте. Срок сохраняемости от 15 до 25 лет позволяет формировать резервный запас компонентов без риска утраты эксплуатационных свойств в течение длительного времени. Вилка негерметичная, поэтому хранение и монтаж должны осуществляться с учётом требований к защите от прямого попадания влаги и агрессивных сред, характерных для открытых негерметичных соединителей.
