Назначение соединителя

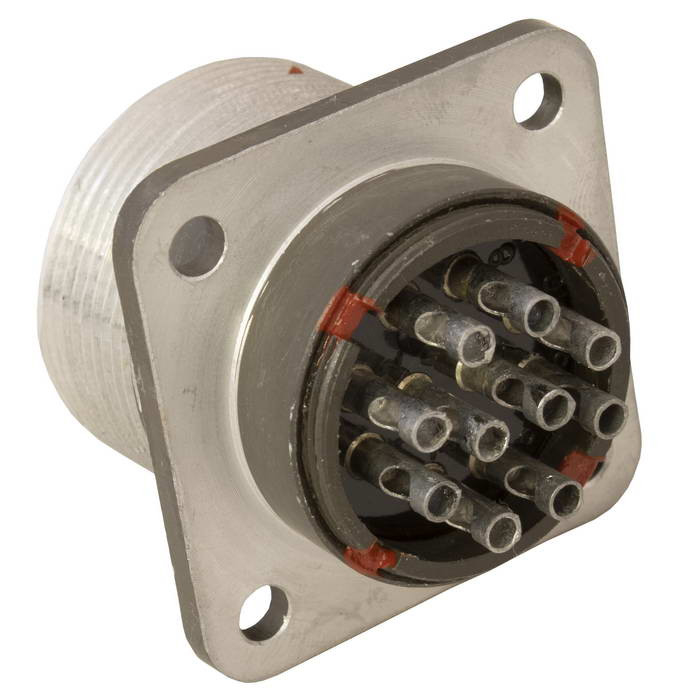

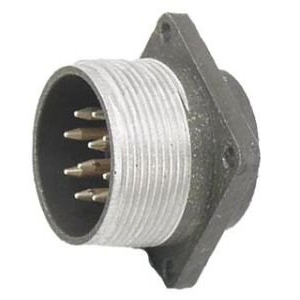

СШРГ32П10ЭШ4 с вилками «5» представляет собой цилиндрический низкочастотный соединитель, выполненный в виде приборной вилки без патрубка. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Соединитель относится к классу изделий общего назначения и применяется в радиоэлектронной и радиотехнической аппаратуре. Допускается эксплуатация как внутри помещений, так и снаружи при условии защиты от пыли и влаги.

Технические характеристики

Конструкция соединителя включает 10 контактов диаметром 2,5 мм. Основные электрические и эксплуатационные параметры приведены ниже.

• Максимальный ток на один контакт — 25 А.
• Общий ток через соединитель — до 190 А.
• Сопротивление контактов — не более 1,3 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Количество сочленений-расчленений — 500 циклов.
• Минимальная наработка — от 1000 до 5000 часов.
• Срок сохраняемости — от 15 до 25 лет.
• Габаритные размеры — 42 на 44 на 44 мм.
• Метод монтажа — пайка.
• Тип сочленения — резьбовое.
• Климатическое исполнение — УХЛ.
• Температура эксплуатации — от минус 60 до плюс 60 градусов Цельсия, с кратковременной сменой до плюс 110 градусов Цельсия.

Устойчивость к механическим и климатическим воздействиям

Соединитель рассчитан на работу в сложных условиях эксплуатации. Он выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате. Механический удар одиночного действия достигает 5000–10000 метров на секунду в квадрате, многократного действия — 350–1500 метров на секунду в квадрате. Линейное ускорение составляет 2000 метров на секунду в квадрате. Такие параметры обеспечивают надёжность изделия в составе промышленной аппаратуры, включая системы с высокими нагрузками.

Обозначение «5» и область применения

Обозначение «5» указывает на конкретную конфигурацию контактов в серии СШРГ32П. Приёмка изделия также соответствует индексу «5». Соединители данной серии используются в промышленной аппаратуре, радиоэлектронных и радиотехнических устройствах, где требуется стабильная коммутация при повышенных токах и в широком диапазоне температур.

Соответствие нормативным документам

Изделие соответствует требованиям ТУ 6313-022-61929916-2015 и имеет сертификаты ЕАЭС. Производитель в предоставленных данных не указан. Комплектация и гарантийные условия в исходной информации не приводятся.
