Назначение

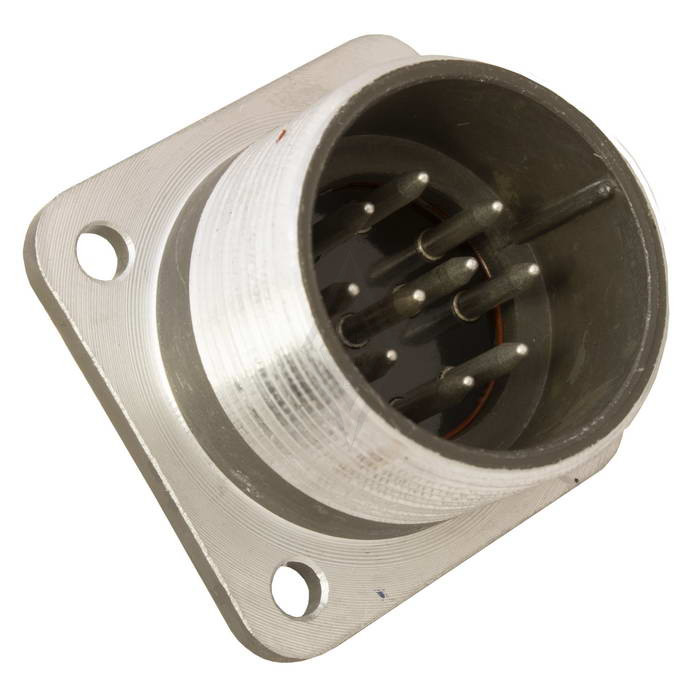

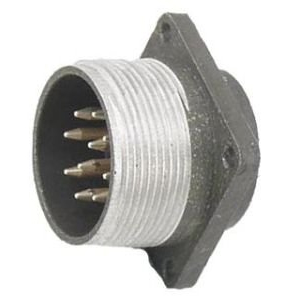

СШРГ32П10ЭШ4-К «5» — кабельная герметичная розетка из серии цилиндрических соединителей СШРГ. Изделие предназначено для надёжного соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Розетка применяется как во внутренних, так и в наружных условиях при обеспечении защиты от пыли и влаги. Приёмка «5» подтверждает соответствие изделия требованиям, предъявляемым к соединителям данного класса.

Технические характеристики

Соединитель обеспечивает стабильные электрические параметры в течение всего срока службы. Ключевые значения приведены ниже.

• Сопротивление контактов: не более 1–1,3 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Максимальная токовая нагрузка: до 190 А на весь разъём, до 35 А на контакт.
• Ресурс: 500 сочленений-расчленений.
• Минимальная наработка: 1000 часов.
• Срок хранения: до 25 лет.
• Рабочее напряжение: до 850 В.
• Частотный диапазон: постоянный и переменный ток до 3 МГц.

Условия эксплуатации

Розетка рассчитана на работу в тяжёлых климатических и механических условиях. Диапазон рабочих температур составляет от минус 60 до плюс 60 градусов Цельсия, допускается кратковременная смена до плюс 110 градусов Цельсия. Влажность достигает 98 процентов при температуре плюс 25 градусов Цельсия. Изделие сохраняет работоспособность при давлении от 1,33 умноженное на 10 в минус четвёртой степени Паскаля до 50,6 умноженное на 10 в четвёртой степени Паскаля.

Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Герц с ускорением до 300 метров на секунду в квадрате (30 g), механические удары с ускорением от 500 до 10000 метров на секунду в квадрате и линейное ускорение до 2000 метров на секунду в квадрате.

Конструкция и монтаж

Корпус розетки герметичный, климатическое исполнение УХЛ. Габаритные размеры составляют около 60,1 на 41,5 на 53,1 миллиметра, диаметр корпуса — 41,5 миллиметра. Монтаж выполняется пайкой, сочленение — резьбовое с шагом M36 на 1,5. Такая конструкция обеспечивает плотное и надёжное соединение, устойчивое к вибрациям и ударам.

Применение

Благодаря герметичности, широкому температурному диапазону и высокой механической стойкости розетка СШРГ32П10ЭШ4-К «5» востребована в авиации, судостроении и приборостроении. Она подходит для бортовых и наружных электрических сетей, где требуется защита от пыли, влаги и перепадов давления. Изделие может использоваться в составе ответственных систем, включая силовые и сигнальные цепи, а также в оборудовании, подвергающемся интенсивным вибрационным и ударным нагрузкам.

Комплектация и особенности

• Артикул: 8714.
• Категория: СШРГ32.
• Тип приёмки: «5».
• Производитель: не указано.
• Страна производства: не указано.
• Гарантия: не указано.
