Назначение розетки СШРГ32П10ЭГ4

СШРГ32П10ЭГ4 — блочная розетка производства АО «Нур», относящаяся к серии цилиндрических низкочастотных соединителей СШР. Изделие предназначено для надёжного электрического соединения в радиоэлектронной и радиотехнической аппаратуре общего назначения. Розетка устанавливается на приборной панели и образует разъёмное соединение с ответными кабельными вилками серии СШРГ.

Артикул изделия — 51057, категория — СШРГ32. Розетка применяется в составе блоков, стоек и пультов, где требуется передача электрических сигналов и питания через панельный разъём с фиксацией накидной гайкой.

Конструкция и материалы

Розетка имеет условный размер корпуса 32 и несёт 10 контактов диаметром 2,5 мм. Контакты изготовлены из латуни с серебряным покрытием (Ag), что обеспечивает стабильное переходное сопротивление. Изолятор выполнен из карболита коричневого цвета, корпус — из алюминиевого сплава А-22 с оксидированием серого цвета. Габаритные размеры корпуса составляют 40 на 40 на 42 мм.

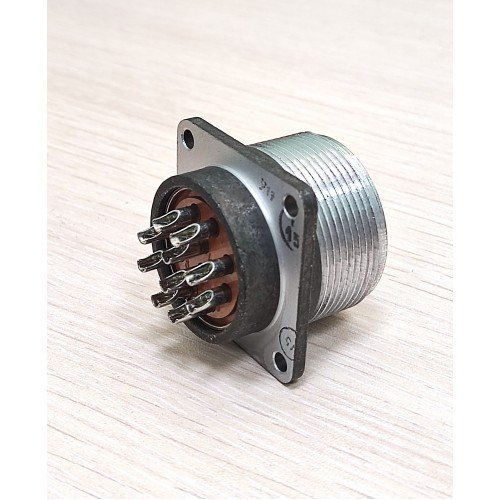

Контакты розетки съёмные (извлекаемые), поляризация соединения — одношпоночная, что исключает неправильное сочленение. На фото изделие представлено квадратным приборным корпусом с круглым вставным элементом на 10 контактов и монтажными отверстиями; схема расположения контактов показана с нумерацией и центральным монтажным отверстием.

Монтаж

Метод монтажа — пайка на панель с креплением резьбовой накидной гайкой M36 на 1,5. Установочные отверстия имеют диаметр 3,5 мм при расстоянии между ними 32 мм. Розетка сочленяется с кабельными вилками СШРГ.

Технические характеристики

• Рабочее напряжение — до 850 В.
• Ток на контакт — до 25 А.
• Сопротивление контактов — не более 1 мОм.
• Вибрация — диапазон от 5 до 2000 Гц при ускорении 30 g.
• Удары — до 500 g.
• Рабочая температура — от минус 60 до плюс 85 градусов Цельсия.
• Влажность — 98 процентов при плюс 25 градусах Цельсия.
• Климатическое исполнение — УХЛ.
• Ресурс — 500 сочленений-расчленений.
• Наработка на отказ — 1000 часов.
• Срок хранения — до 25 лет.

Совместимость и применение

Розетка взаимосовместима с сериями 2РТТ и СШРГ, что позволяет использовать её при замене и комплектовании соединителей указанных серий. Изделие работоспособно в любых положениях. Соответствует ГОСТам и техническим условиям ТУ ГЕ0.364.107.

Применение охватывает радиоэлектронную и радиотехническую аппаратуру общего назначения: блоки питания, приборные панели, стойки и пульты управления, где требуется панельное разъёмное соединение на 10 контактов с высокой стойкостью к вибрации, ударам и широкому диапазону температур.
