Назначение соединителя

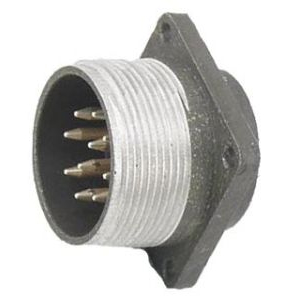

СШРГ32П10ЭГ4 — цилиндрический низкочастотный негерметичный соединитель, выполненный в виде приборной розетки без патрубка. Изделие предназначено для объёмного монтажа с резьбовой фиксацией и применяется в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Соединитель относится к категории СШРГ32 и поставляется в исполнении с приёмкой «5».

Конструктивные особенности

Розетка оснащена десятью контактами диаметром 2,5 мм. Максимальный рабочий ток на контакт достигает 25 А, а общая токовая нагрузка на соединитель — до 190 А. Сопротивление контактов не превышает 1–1,3 мОм, сопротивление изоляции в нормальных условиях составляет не менее 5000 МОм. Конструкция предусматривает резьбовую фиксацию, что обеспечивает надёжное сочленение в условиях вибрации и механических нагрузок.

Маркировка соединителя расшифровывается следующим образом: СШР — тип соединителя; 32 — условный размер корпуса; П — исполнение без патрубка; 10 — количество контактов; ЭГ4 — исполнение с гайкой для экранированного кабеля и определённое сочетание контактов.

Технические характеристики

• Количество контактов: 10
• Диаметр контактов: 2,5 мм
• Максимальный ток на контакт: до 25 А
• Общая токовая нагрузка: до 190 А
• Сопротивление контактов: не более 1–1,3 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Рабочее напряжение: до 850 В (амплитудное значение)
• Частота тока: до 3 МГц
• Климатическое исполнение: УХЛ
• Диапазон рабочих температур: от минус 60 до плюс 60 градусов Цельсия
• Количество сочленений-расчленений: до 500
• Наработка: не менее 1000 часов

Устойчивость к внешним воздействиям

Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате. Изделие устойчиво к механическим ударам с ускорением до 5000 метров на секунду в квадрате для одиночного действия, а также к линейному ускорению до 2000 метров на секунду в квадрате. Климатическое исполнение УХЛ допускает применение соединителя как внутри, так и снаружи помещений при условии защиты от пыли и влаги.

Применение и приёмка

Розетка предназначена для объёмного монтажа в электрических цепях радиоэлектронной аппаратуры, приборов и промышленного оборудования. Разряд «5» (ВП, ПЗ) указывает на вид приёмки по ГОСТ или техническим условиям, например ГЕ0.364.107 ТУ, что соответствует военным или промышленным стандартам качества. Применение соединителя оправдано в условиях повышенных вибрационных и ударных нагрузок, а также при расширенном температурном диапазоне эксплуатации.

Изделие поставляется в категории СШРГ32, артикул 8707. Производитель в представленных данных не указан.
