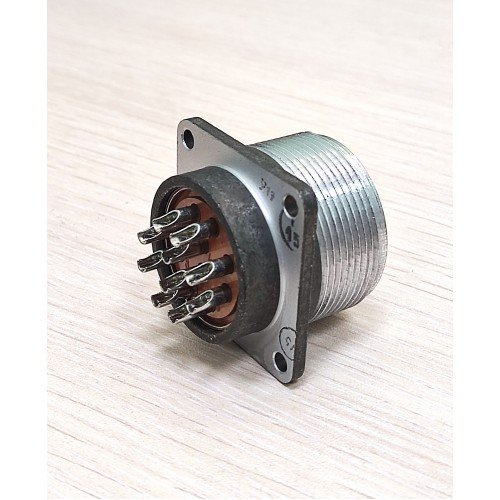

СШРГ32П10ЭГ4: надёжный цилиндрический разъём для промышленной аппаратуры

СШРГ32П10ЭГ4 — цилиндрический низкочастотный электрический соединитель серии СШР, предназначенный для создания разъёмных соединений в цепях постоянного и переменного тока. Исполнение с десятью контактами подходит для аппаратуры, где требуется компактно и надёжно передавать питание или сигналы между кабелем и оборудованием.

Конструкция разъёма ориентирована на эксплуатацию в промышленной, измерительной, радиотехнической, транспортной и специальной аппаратуре. Резьбовой способ сочленения помогает обеспечить устойчивую фиксацию ответных частей и снизить риск самопроизвольного рассоединения при вибрационных нагрузках.

Расшифровка маркировки

Обозначение СШРГ32П10ЭГ4 указывает на принадлежность изделия к семейству цилиндрических соединителей СШР и его конструктивное исполнение:

• СШР — серия штепсельных цилиндрических разъёмов.

• 32 — условный размер корпуса.

• П10 — контактная группа на 10 контактов.

• Э — исполнение, рассчитанное на применение с экранированным кабелем.

• Г4 — вариант конструктивного исполнения, определяемый нормативной документацией производителя.

Для разъёмов данного типоразмера характерны контакты диаметром 2,5 мм. Контактная группа обычно имеет серебряное покрытие, способствующее снижению переходного сопротивления и повышению стабильности электрического соединения.

Технические особенности

СШРГ32П10ЭГ4 рассчитан на работу в электрических цепях с существенными нагрузками. Для изделий аналогичного исполнения указываются рабочее напряжение до 850 В и допустимый ток до 25 А на контакт. Сопротивление изоляции достигает не менее 5000 МОм, а переходное сопротивление контакта составляет не более 1–1,5 мОм в зависимости от конкретного исполнения и документации.

Указанные параметры следует сверять с паспортом конкретной партии: отдельные версии разъёма могут различаться габаритами, способом монтажа, видом патрубка и показателями механической стойкости.

Применение в оборудовании

Разъём СШРГ32П10ЭГ4 может использоваться там, где необходимы многоконтактное подключение и устойчивость к сложным условиям эксплуатации:

• В системах электропитания и управления промышленного оборудования.

• В контрольно-измерительной и испытательной технике.

• В радиоэлектронных устройствах общего и специального назначения.

• В транспортной, морской и полевой аппаратуре.

• В шкафах автоматики, телемеханики и системах связи.

• В кабельных сборках с экранированными линиями, где важно уменьшить влияние электромагнитных помех.

Например, один разъём может объединять десять силовых или сигнальных цепей в едином узле подключения. Это упрощает монтаж и сервис оборудования: при необходимости кабельная часть отсоединяется через резьбовое соединение без разборки всей системы.

Устойчивость к условиям эксплуатации

Серия СШР проектировалась для аппаратуры с повышенными требованиями к механической прочности и климатической стойкости. Для сопоставимых исполнений заявляется работа при температурах от −60 до +85 °C, а также стойкость к вибрации, ударам и воздействию высокой влажности.

Резьбовая фиксация особенно важна при использовании на оборудовании с вибрациями: она удерживает соединитель в сопряжённом состоянии и поддерживает стабильность электрического контакта. При установке необходимо соблюдать правильную ориентацию контактов, не допускать повреждения резьбы, контролировать качество пайки и учитывать допустимое сечение подключаемого провода.

Преимущества СШРГ32П10ЭГ4

• Десятиконтактная конфигурация для одновременного подключения нескольких цепей.

• Высокая токовая нагрузка — до 25 А на один контакт.

• Резьбовое сочленение с надёжной механической фиксацией.

• Серебряное покрытие контактной группы.

• Прочный корпус из алюминиевого сплава и карболитовый изолятор.

• Возможность применения с экранированными кабелями.

• Пригодность для работы в широком температурном диапазоне.

• Ресурс до 500 циклов соединения и разъединения.

СШРГ32П10ЭГ4 остаётся практичным решением для создания долговечных разъёмных соединений в электротехнических и радиоэлектронных системах, где важны устойчивый контакт, механическая надёжность и удобство технического обслуживания.
