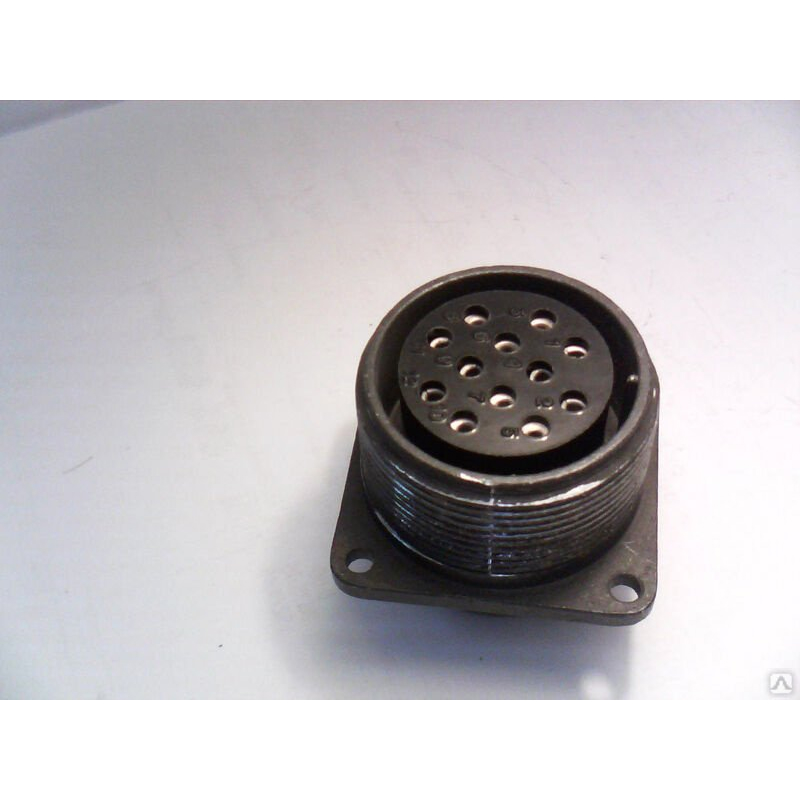

Назначение соединителя

СШРГ32П10ЭГ1 представляет собой электрический соединитель, предназначенный для использования в электроцепях с постоянным и переменным током. Изделие может работать на частотах до 3 МГц и при напряжении до 850 В. Основное назначение — соединение и разъединение различных электрических цепей: проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре.

Соединитель относится к негерметичным низкочастотным изделиям цилиндрического исполнения объёмного монтажа с резьбовым соединением. Такая конструкция обеспечивает надёжную фиксацию ответных частей и стабильный электрический контакт при эксплуатации в составе аппаратуры.

Расшифровка обозначения

Маркировка изделия построена по стандартной схеме и содержит сведения о конструкции и типе контактов. Ниже приведена расшифровка позиций обозначения СШРГ32П10ЭГ1:

• ШР — тип соединителя.
• 32 — условный размер корпуса.
• П — конструктивное исполнение (П — без патрубка; ПК — с прямым патрубком).
• 10 — количество контактов.
• Э — вид гайки патрубка, предназначенной для экранированного кабеля.
• Г — вид контактов (Г — розетка, Ш — вилка).
• 1 — обозначение сочетания контактов.

Подтверждённые особенности

Изделие имеет следующие основные характеристики:

• Тип соединителя: негерметичный, низкочастотный.
• Конструктивное исполнение: цилиндрический объёмного монтажа с резьбовым соединением.
• Количество контактов: 10.
• Климатическое исполнение: УХЛ (умеренно холодный климат).
• Состав: вилка и розетка, которые могут быть как приборными, так и кабельными.
• Покрытие контактов: никель.
• Приемка: «5».

Климатическое исполнение УХЛ допускает эксплуатацию соединителя в условиях умеренно холодного климата. Покрытие контактов никелем способствует сохранению стабильных электрических параметров в течение срока службы. Резьбовое соединение обеспечивает механическую прочность стыка вилки и розетки.

Применение

Соединитель применяется для коммутации электрических цепей в электро- и радиоаппаратуре. Он подходит для подключения проводов, кабелей, а также отдельных узлов и блоков. Благодаря рабочему напряжению до 850 В и частотам до 3 МГц изделие может использоваться в цепях как постоянного, так и переменного тока.

Конструкция с 10 контактами и резьбовым соединением делает соединитель пригодным для тех случаев, когда требуется надёжное разъёмное соединение с фиксацией от самопроизвольного расхождения. Исполнение с гайкой патрубка для экранированного кабеля позволяет применять его в составе кабельных сборок, где предусмотрено экранирование.

Гарантийные условия

Соединители имеют гарантийный срок хранения 15 лет с момента изготовления. Гарантийная наработка составляет 1000 часов во всех режимах эксплуатации и 100000 часов в облегчённом режиме. Таким образом, СШРГ32П10ЭГ1 является надёжным решением для подключения электрических цепей в различных областях применения.
