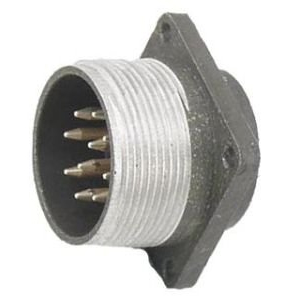

СШРГ32П10 представляет собой цилиндрический низкочастотный разъём (соединитель), предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В.

Описание

Это негерметичный (или герметичный в зависимости от модификации) приборный разъём с 10 контактами, условным размером корпуса 32, без патрубка (обозначение "П"). Он состоит из вилки и розетки, используется для соединения и разъединения цепей в узлах радиоэлектронной аппаратуры специального и общего назначения.

Сочленение резьбовое, монтаж объёмный методом пайки, контакты покрыты серебром. Подходит для экранированного кабеля, поляризация одношпоночная.

Характеристики

• Максимальный ток на контакт: до 25–35 А (зависит от модели).

• Рабочая температура: от -60°C до +85°C (с учётом перегрева контактов до +115°C).

• Вибрация: синусоидальная 5–2000 Гц, ускорение до 300 м/с²; удар до 5000 м/с². ​

• Срок службы: наработка 1000 часов, 500 сочленений-расчленений, сохраняемость 15–25 лет.

• Размеры: около 42×44×44 мм.

Применение

Применяется во внутренней установке (УХЛ), устойчив к пониженному давлению (до 1,3·10⁻⁴ Па), подходит для авиации, судостроения и промышленной аппаратуры.
