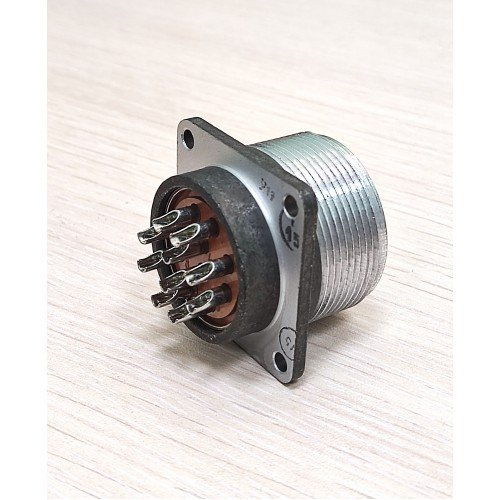

СШРГ32-П10ЭГ4 — это цилиндрический низкочастотный соединитель (разъём), предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В.

Основные характеристики

Соединитель имеет 10 контактов диаметром 2,5 мм, рабочий ток на контакт — 25 А, сопротивление контакта — не более 1 мОм, сопротивление изоляции — не менее 5000 МОм.

Метод монтажа — пайка, габаритные размеры — 40×40×42 мм.​

Условия эксплуатации

Работает при температурах от -60°C до +60°C (с учётом перегрева контактов до +110°C), выдерживает вибрацию до 300 м/с² (1–5000 Гц), механические удары до 5000 м/с² и линейное ускорение 2000 м/с².

Климатическое исполнение УХЛ, подходит для внутреннего и наружного применения при защите от пыли и влаги.​

Конструкция и обозначение

СШР — тип соединителя, 32 — условный размер корпуса, П — приборное исполнение без патрубка, 10 — количество контактов, ЭГ4 — особенности гайки для экранированного кабеля и сочетание контактов.

Ресурс — 500 сочленений-расчленений, срок хранения — до 25 лет.​
