Назначение и область применения

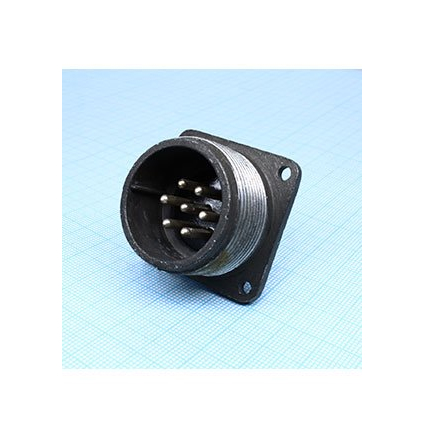

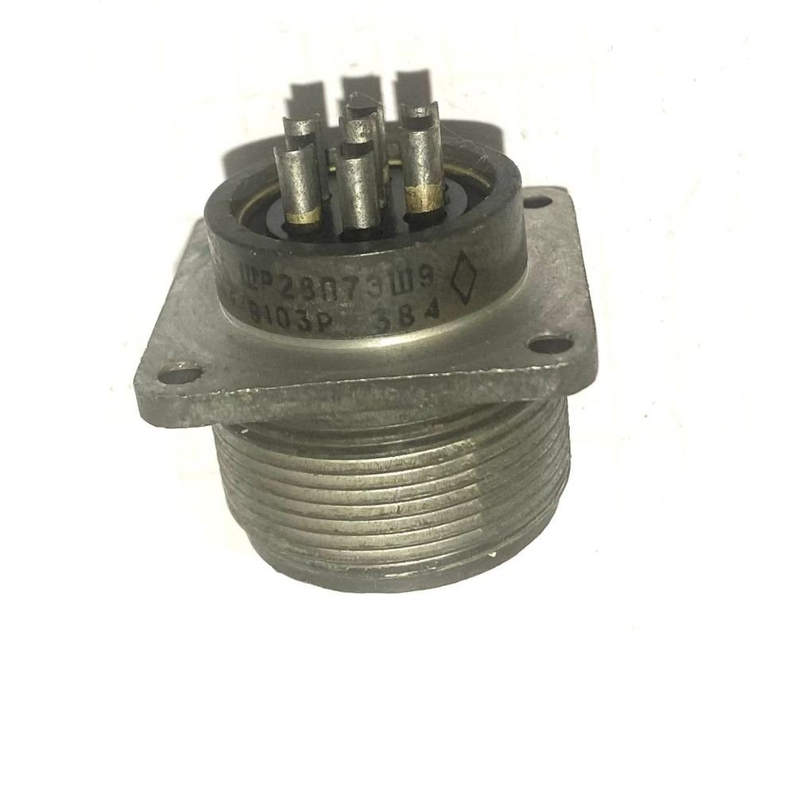

СШРГ28П7ЭШ9 — это вилка блочная приборная без патрубка, выпущенная АО «Нур» в 2009 году и соответствующая требованиям АСЛР.434410.017ТУ. Изделие относится к серии цилиндрических низкочастотных соединителей СШРГ и предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре как изделие общего назначения. Допускается эксплуатация как во внутренних, так и в наружных условиях при условии обеспечения защиты от пыли и влаги силами потребителя. Климатическое исполнение — УХЛ.

Вилка взаимосочленяется с кабельными розетками типов СШР и 2РТТ, что обеспечивает гибкость при построении схем подключения в составе блоков и приборов.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели соединителя.

• Максимальное рабочее напряжение: 850 В постоянного тока.
• Рабочий ток на контакте: не более 25 А для контактов диаметром 2,5 мм.
• Количество контактов: 7 штук, штыревые, круглые, диаметром 2,5 мм, извлекаемые, выполнены из латуни с серебряным покрытием.
• Сопротивление контакта: не более 1 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Наработка: минимум 1000 часов.
• Число сочленений-расчленений: 500 циклов.
• Габаритные размеры: 40 на 40 на 42 мм.
• Масса: 76 г.
• Резьба накидной гайки: M33 на 1,5.

Материалы и конструкция

Корпус изделия изготовлен из алюминиевого сплава, оксидирован и имеет серый цвет. Изолятор выполнен из бакелита чёрного цвета. Контакты латунные с серебряным покрытием, что обеспечивает стабильное переходное сопротивление. Монтаж предусматривает пайку электрических соединений и механическое крепление на панель.

Условия эксплуатации

Диапазон рабочих температур составляет от минус 60 до плюс 60 градусов Цельсия, допускается кратковременная смена температуры до плюс 110 градусов Цельсия. Влажность — 98 процентов при плюс 25 градусах Цельсия.

По механическим воздействиям изделие рассчитано на вибрацию в диапазоне от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате, а также на одиночные удары с ускорением до 5000 метров на секунду в квадрате.

Эксплуатационные особенности и срок службы

Извлекаемые контакты позволяют проводить замену или перекомпоновку контактной группы при ремонте и обслуживании аппаратуры. Сочетание паяного монтажа и механического крепления на панель делает вилку удобной для установки в блочных конструкциях.

Срок сохраняемости изделия составляет от 15 до 25 лет, что подтверждает пригодность соединителя для длительного хранения в составе комплектующих и последующего ввода в эксплуатацию.

Год выпуска указанной позиции — 2009.
