Назначение соединителя СШРГ28П7ЭШ9

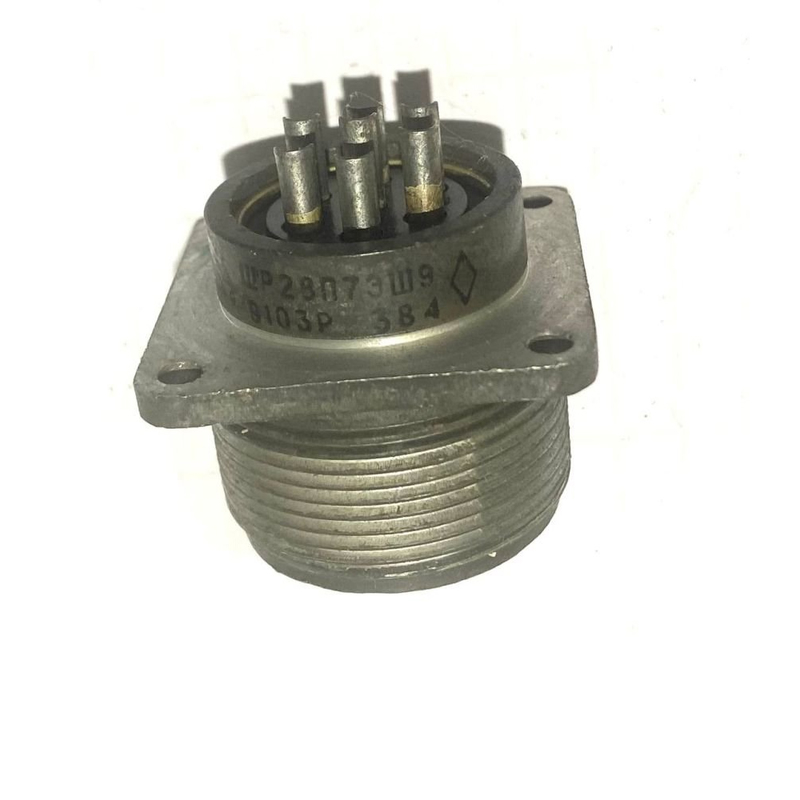

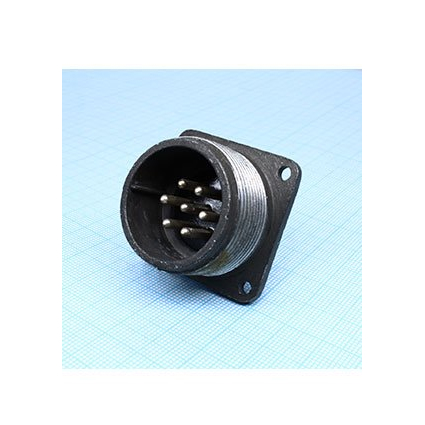

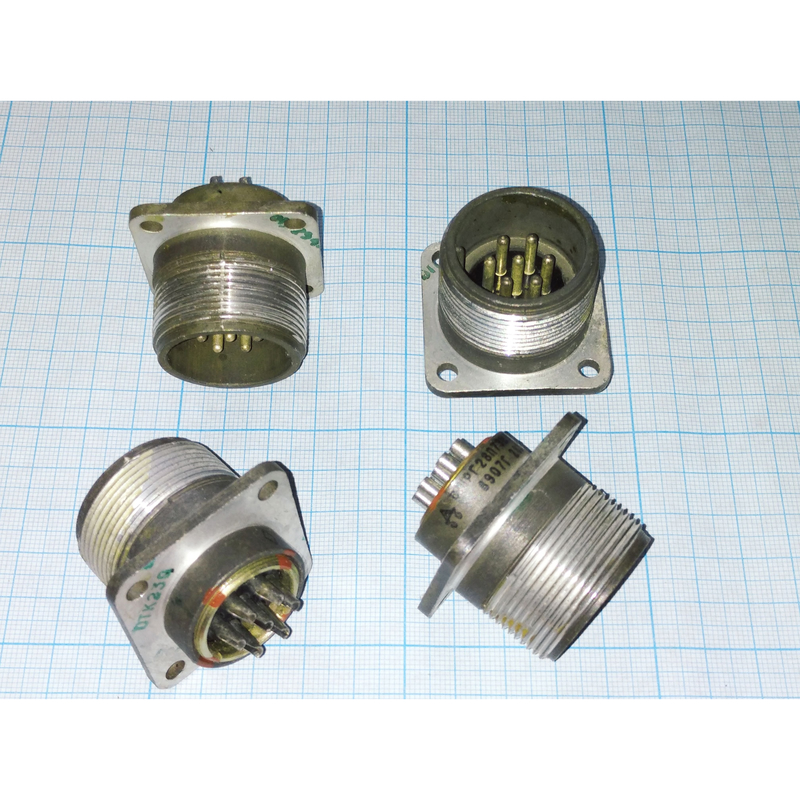

СШРГ28П7ЭШ9 «ВИЛКИ НУР» — низкочастотный цилиндрический соединитель блочного исполнения, предназначенный для применения в радиоэлектронной и радиотехнической аппаратуре общего назначения. Изделие относится к серии СШРГ, которая является аналогом серий ШРГ и 2РТТ, и выпускается производителем Нур под артикулом 51056.

Разъём выполняет функцию электрического соединения цепей постоянного и переменного тока в стационарных и переносных радиоэлектронных устройствах. Блочное исполнение и тип корпуса «Б» (приборный, без патрубка) означают, что вилка рассчитана на монтаж непосредственно на панель или шасси аппаратуры, а не на оконцевание кабеля.

Подтверждённые технические особенности

Конструкция и параметры соединителя определяются следующими характеристиками:

• Количество контактов — 7 штыревых круглых контактов диаметром 2,5 мм.
• Покрытие контактов — серебряное, на латунной основе.
• Максимальный рабочий ток на контакт — до 25–35 А в зависимости от источника и условий применения.
• Максимальное рабочее напряжение — до 850 В (амплитудное значение) в цепях постоянного и переменного тока частотой до нескольких мегагерц.
• Корпус — алюминиевый сплав А-22 с оксидным покрытием и серой окраской.
• Изолятор — бакелит чёрного цвета.
• Соединение с розеткой — резьбовое, шаг резьбы накидной гайки M33 на 1,5 мм.
• Поляризация положения — шпонка, исключающая неверную стыковку.
• Диапазон рабочих температур — примерно от минус 60 до плюс 60 градусов Цельсия, климатическое исполнение УХЛ.
• Механический ресурс — до 500 сочленений и расчленений, минимальная наработка — порядка 1000 часов.

Прочность и условия эксплуатации

Разъём рассчитан на длительную работу в условиях вибрации и ударов. Он выдерживает синусоидальную вибрацию, а также многократные и одиночные удары нормированной амплитуды ускорения. Сочетание климатического исполнения УХЛ и стойкости к механическим нагрузкам позволяет применять изделие в аппаратуре, эксплуатируемой при повышенных механических нагрузках и влажности.

Применение и совместимость

СШРГ28П7ЭШ9 используется как соединитель общего назначения в стационарных и переносных радиоэлектронных устройствах. Блочный корпус с монтажом на панель удобен для установки в приборные корпуса, стойки и блоки, где требуется разъёмное соединение силовых и сигнальных цепей.

Изделие взаимозаменяемо с кабельными розетками СШР и 2РТТ, что позволяет встраивать его в типовые монтажные схемы советской и современной электроники без переработки посадочных мест и ответных частей. Резьбовое соединение с накидной гайкой M33 на 1,5 мм обеспечивает надёжную фиксацию стыка, а шпонка гарантирует правильную ориентацию при сочленении.

Таким образом, СШРГ28П7ЭШ9 «ВИЛКИ НУР» представляет собой приборную вилку серии СШРГ на 7 контактов, рассчитанную на ток до 25–35 А на контакт и напряжение до 850 В, с ресурсом до 500 циклов сочленения и наработкой порядка 1000 часов.
