Назначение соединителя СШРГ28П7ЭШ9

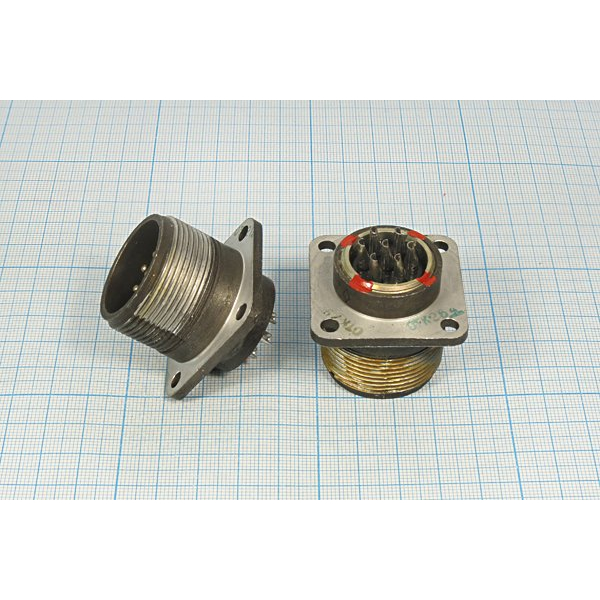

СШРГ28П7ЭШ9 представляет собой приборную герметичную вилку блочного исполнения, предназначенную для эксплуатации в радиоэлектронной и радиотехнической аппаратуре. Соединитель применяется для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при максимальном рабочем напряжении до 850 В.

Изделие относится к классу цилиндрических низкочастотных герметичных соединителей и востребовано там, где требуется стабильная передача сигнала и питания в условиях повышенных требований к герметичности и стойкости к внешним воздействиям.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данного соединителя.

• Тип соединителя: цилиндрический низкочастотный герметичный.
• Количество контактов: 7.
• Диаметр контакта: 2,5 миллиметра.
• Покрытие контактов: серебро.
• Метод монтажа: пайка.
• Рабочий ток на контактах: не более 25 ампер.
• Сопротивление электрического контакта: не более 1 миллиома.
• Сопротивление изоляции: не менее 5000 мегаом в нормальных климатических условиях.
• Минимальная наработка: 1000 часов.
• Число сочленений-расчленений: до 500.
• Приемка: «5».

Конструктивные особенности

Соединитель имеет резьбовое сочленение и одношпоночную поляризацию корпусов, что исключает неправильное соединение частей. Патрубок в конструкции отсутствует, что расширяет возможности компоновки при монтаже. Стандартизированные размеры и конструктивные решения обеспечивают сочетаемость с другими кабельными частями соответствующего типоразмера.

Блочное исполнение вилки рассчитано на установку непосредственно на приборной панели или в корпусе аппаратуры, обеспечивая герметичный вывод электрических цепей.

Условия эксплуатации и применение

Соединитель работоспособен в широком диапазоне температур и при воздействии неблагоприятных факторов окружающей среды.

• Температура окружающей среды: от минус 60 до плюс 60 градусов Цельсия.
• Смена температур: от минус 60 до плюс 110 градусов Цельсия.
• Атмосферное пониженное давление: 1,3 на 10 в минус четвёртой степени паскаля.
• Вибрация в диапазоне частот от 1 герца до 5 килогерц с ускорением до 300 метров на секунду в квадрате.

Благодаря герметичности и устойчивости к перечисленным воздействиям СШРГ28П7ЭШ9 применяется в аппаратуре, эксплуатируемой в сложных климатических и механических условиях. Совокупность характеристик делает его надёжным решением для монтажа ответственных электрических соединений, где важны стабильность контакта, стойкость к вибрации и перепадам температур.
