Назначение

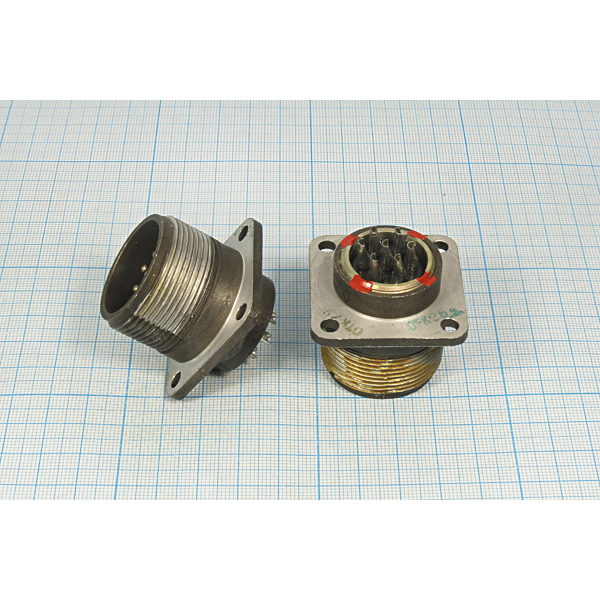

СШРГ28П7ЭШ9 — вилка блочная приборная, представляющая собой электрический соединитель, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется как соединитель общего назначения и может использоваться как с экранированными, так и с неэкранированными кабелями.

Вилка выполнена в категории приемки «5», что подтверждает её соответствие установленным требованиям качества и пригодность для применения в ответственных изделиях радиоэлектронной и радиотехнической промышленности.

Подтверждённые особенности

Конструкция соединителя включает герметичный корпус и резьбовое соединение, обеспечивающие защиту от внешних воздействий. Метод монтажа — пайка, что позволяет надёжно фиксировать соединитель в электрических цепях. Вилка имеет семь контактов диаметром 2,5 мм с серебряным покрытием.

Основные электрические и эксплуатационные характеристики:

• Рабочий ток — не более 25 ампер.
• Максимальное рабочее напряжение — до 850 вольт постоянного тока.
• Количество контактов — 7.
• Диаметр контактов — 2,5 миллиметра.
• Покрытие контактов — серебро.
• Сопротивление контактов — 1 миллиом.
• Сопротивление изоляции — не менее 5000 мегаом в нормальных климатических условиях.
• Количество циклов соединения и разъединения — 500 раз.
• Габаритные размеры — 63,3 на 40 на 40 миллиметров.
• Срок сохраняемости изделия — не менее 15 лет.
• Минимальная наработка — 1000 часов.

Условия эксплуатации и устойчивость к воздействиям

Вилка ШРГ28П7ЭШ9 предназначена для работы в широком диапазоне температур. Температура окружающего воздуха составляет от минус 60 до плюс 60 градусов Цельсия. Смена температур с учётом перегрева контактов — от минус 60 до плюс 110 градусов Цельсия.

Соединитель устойчив к механическим воздействиям. Синусоидальная вибрация — диапазон частот от 1 до 5000 герц с ускорением до 300 метров на секунду в квадрате. Ускорение механического удара одиночного действия — 5000 метров на секунду в квадрате, многократного действия — 350 метров на секунду в квадрате.

Применение

Благодаря герметичному корпусу, резьбовому соединению и стойкости к неблагоприятным условиям эксплуатации соединитель широко применяется в различных областях электроники и радиотехники. Вилка используется в составе радиоэлектронной и радиотехнической аппаратуры как соединитель общего назначения, в том числе в цепях с экранированными и неэкранированными кабелями.

Изделие подходит для эксплуатации при значительных перепадах температуры и при воздействии вибрации и механических ударов, что делает его применимым в аппаратуре, работающей в жёстких условиях. Монтаж соединителя выполняется пайкой, что обеспечивает надёжный электрический контакт и механическую фиксацию в составе устройства.
