Назначение соединителя

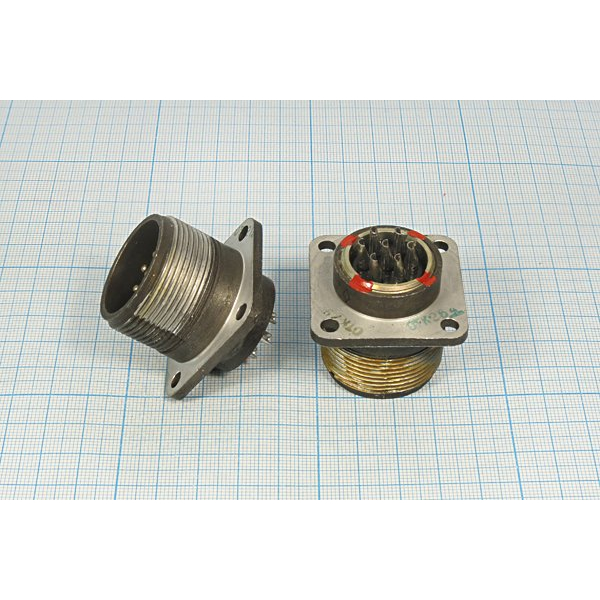

СШРГ28П7ЭШ9 представляет собой цилиндрический низкочастотный герметичный соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения. Конструкция рассчитана на эксплуатацию в составе ответственных устройств, где требуется надёжная коммутация цепей и сохранение герметичности при воздействии внешних факторов.

Соединители данной серии имеют резьбовое сочленение и одношпоночную поляризацию корпусов. Такое исполнение исключает неправильное соединение частей и обеспечивает стабильное механическое крепление при работе в условиях вибрации и ударных нагрузок.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для изделия СШРГ28П7ЭШ9:

• Типоразмер: 28
• Конструктивное исполнение: приборная часть без патрубка
• Количество контактов: 7
• Вид контактов: вилка
• Сочетание контактов: 9
• Диаметр контакта: 2,5 мм
• Вид покрытия контактов: серебро
• Климатическое исполнение: УХЛ
• Метод монтажа: пайка
• Максимальное рабочее напряжение постоянного тока: не более 850 В
• Рабочий ток на контактах: не более 25 А (в отдельных источниках указано до 35 А на одиночный контакт)
• Сопротивление электрического контакта: не более 1 мОм (в отдельных источниках указано до 1,3 мОм)
• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм
• Минимальная наработка: 1000 ч
• Число сочленений-расчленений: 500
• Минимальный срок сохраняемости: 15 лет (в отдельных источниках указано до 25 лет)
• Габаритные размеры: 40 на 40 на 42 мм

Условия эксплуатации

Соединитель рассчитан на работу в широком диапазоне внешних воздействий. Температура окружающей среды при эксплуатации составляет от минус 60 до плюс 60 градусов Цельсия. Смена температур допускается в диапазоне от минус 60 до плюс 110 градусов Цельсия.

Изделие сохраняет работоспособность при атмосферном пониженном давлении 1,3 на 10 в степени минус 4 Па (10 в степени минус 6 миллиметра ртутного столба). Устойчивость к вибрации обеспечивается в диапазоне частот от 1 Гц до 5 кГц при ускорении 300 метров на секунду в квадрате. Ударные нагрузки: одиночные удары до 5000 метров на секунду в квадрате, многократные удары до 350 метров на секунду в квадрате.

Особенности применения

Соединители СШРГ28П7ЭШ9 предназначены для монтажа с экранированными кабелями. Благодаря герметичному исполнению и стойкости к климатическим и механическим воздействиям они могут использоваться в различных радиоэлектронных устройствах, включая аппаратуру, работающую в сложных условиях. Приёмка «5» подтверждает соответствие изделия установленным требованиям качества.

Комплектация и монтаж

Монтаж соединителя выполняется пайкой. Приборная часть без патрубка упрощает установку в блочную аппаратуру. Перед пайкой следует убедиться в соответствии диаметра контакта 2,5 мм и выбранного провода, а также соблюдать полярность при сочленении корпусов с одношпоночной поляризацией.
