Назначение

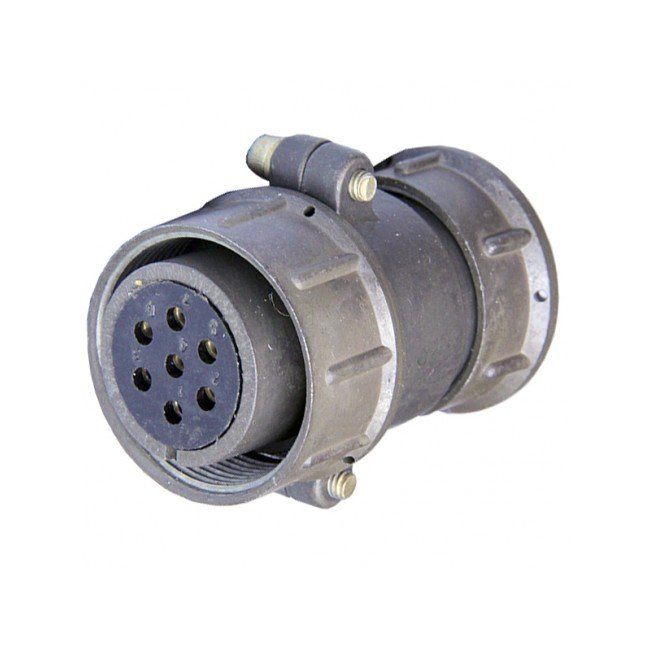

СШРГ28П7ЭШ9 — это вилка соединителя, произведённая АО «Нур» (заводской код «09г»). Изделие относится к соединителям блочного типа с бакелитовым изолятором и предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до 850 В. Основная область применения — радиоэлектронная и радиотехническая аппаратура, где требуется надёжное электрическое соединение с устойчивостью к механическим и климатическим воздействиям.

Конструктивные особенности и подтверждённые характеристики

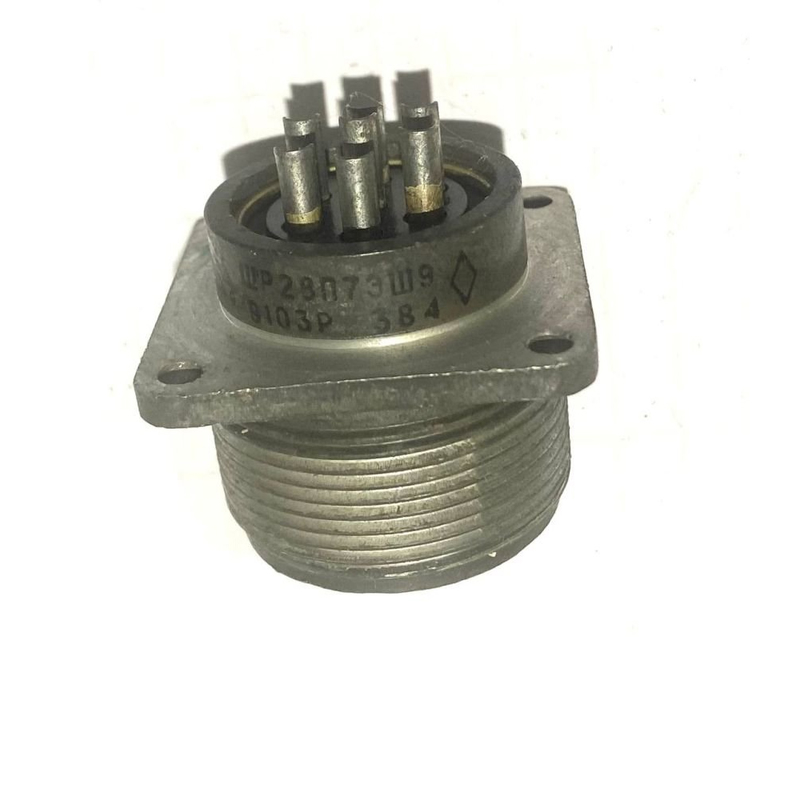

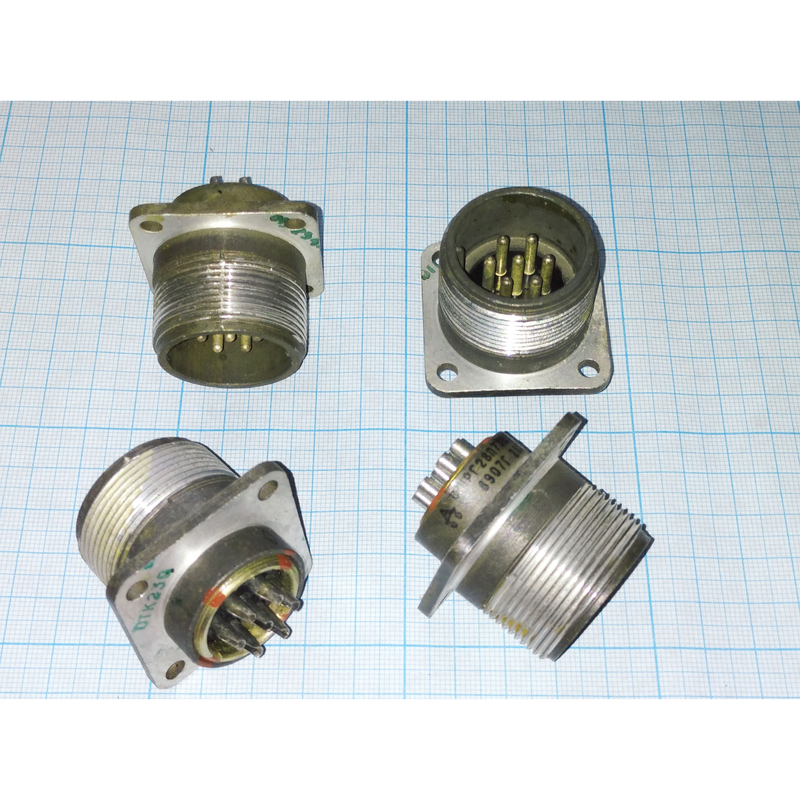

Вилка выполнена на бакелитовом изоляторе и имеет алюминиевый корпус. Присоединительная резьба — М33 на 1,5. Габаритные размеры изделия составляют 40 на 40 на 42 мм. Конструкция рассчитана на пайку на панель, что позволяет монтировать соединитель непосредственно на шасси или корпус аппаратуры.

Ниже приведены основные технические параметры, подтверждённые для данной модели:

• Количество контактов — 7 штук, штыревые, диаметром 2,5 мм, материал — латунь с серебряным покрытием.
• Максимальный ток на один контакт — от 25 до 35 А, суммарная нагрузка на соединитель — до 150–175 А.
• Сопротивление контактов — не более 1,3 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Устойчивость к вибрации — в диапазоне от 1 до 5000 Гц при ускорении до 300 метров на секунду в квадрате (30 g).
• Устойчивость к ударам — до 10000 метров на секунду в квадрате (1000 g).
• Диапазон рабочих температур — от минус 60 до плюс 60 градусов Цельсия.
• Ресурс — 500 сочленений, наработка — 1000 часов.
• Срок хранения — от 15 до 25 лет.

Применение и совместимость

Соединитель допускается к использованию как во внутренних, так и в наружных установках при условии защиты от пыли и влаги. Климатическое исполнение — УХЛ. Изделие выдерживает вибрационные, ударные и акустические нагрузки, что делает его пригодным для эксплуатации в составе аппаратуры, работающей в жёстких условиях.

Вилка СШРГ28П7ЭШ9 взаимосочетается с кабельными розетками типов СШР и 2РТТ. Это обеспечивает возможность построения разъёмных соединений при замене или подключении кабельных линий без применения дополнительных переходных элементов. Монтаж выполняется пайкой на панель, что фиксирует вилку на несущей конструкции и обеспечивает механическую стабильность при сочленении с ответной частью.

Область эксплуатации

Благодаря сочетанию высокого тока на контакт, широкого температурного диапазона и стойкости к механическим воздействиям, вилка применяется в радиотехнической и радиоэлектронной аппаратуре, включая оборудование, работающее на частотах до 3 МГц при напряжении до 850 В. Изделие рассчитано на длительную эксплуатацию с ограниченным числом циклов сочленения и подходит для стационарных и подвижных установок, где предъявляются требования по пылевлагозащите и устойчивости к вибрации.
