Назначение и область применения

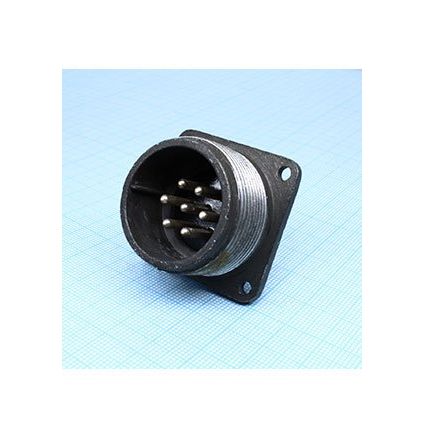

СШРГ28П7ЭШ9 — это вилка приборная блочного типа от производителя Нур (АО «Нур»). Изделие относится к серии цилиндрических низкочастотных разъемов ШРГ и предназначено для работы в радиоэлектронной и радиотехнической аппаратуре в условиях повышенных вибраций и механических нагрузок.

Разъем применяется в промышленной и военной технике, где требуется надежность при вибрациях и ударах, например, в оборудовании Элекон или аналогичных системах. Вилка сочленяется с блочными розетками типа 2РТТ и 2РТ-А. Поляризация одношпоночная, монтаж объемный.

Конструкция и материалы

Разъем имеет 7 штыревых контактов диаметром 2,5 мм из латуни с серебряным покрытием (Ag). Контакты извлекаемые, подключение выполняется методом пайки. Материал корпуса — алюминиевый сплав с оксидированием (серый цвет). Изолятор изготовлен из карболита (коричневый). Патрубок прямой (П) с гайкой предназначен для экранированного кабеля (ЭШ).

Габариты изделия: длина 58,1 мм, диаметр 38,5 мм, высота 49,1 мм. Резьба накидной гайки — M33 на 1,5 мм.

Электрические параметры

• Максимальное рабочее напряжение — 850 В.
• Ток на контакт — до 25 А.
• Сопротивление контакта — не более 1 мОм.

Условия эксплуатации и надежность

Вилка устойчива к синусоидальной вибрации в диапазоне от 1 до 5000 Гц при ускорении 300 м/с² (30 g). Она выдерживает механические удары: одиночный до 500 g и многократный до 35 g, а также акустические шумы до 170 дБ.

Климатическое исполнение — УХЛ. Температура эксплуатации от минус 60 до плюс 60 градусов Цельсия. Влажность — до 98 процентов при плюс 25 градусах Цельсия. Диапазон давления — от 1,33 на 10 в минус четвертой степени до 50,6 на 10 в четвертой степени Паскаля.

Ресурс изделия составляет 500 сочленений-расчленений. Наработка на отказ — 1000 часов. Срок хранения — 15 лет.

Совместимость и соответствие стандартам

СШРГ28П7ЭШ9 сочленяется с блочными розетками типа 2РТТ и 2РТ-А. Изделие соответствует НКЦС.434410.504ТУ или бР0.364.040ТУ.

Артикул: 51055. Категория: СШРГ28. Производитель: Нур.
