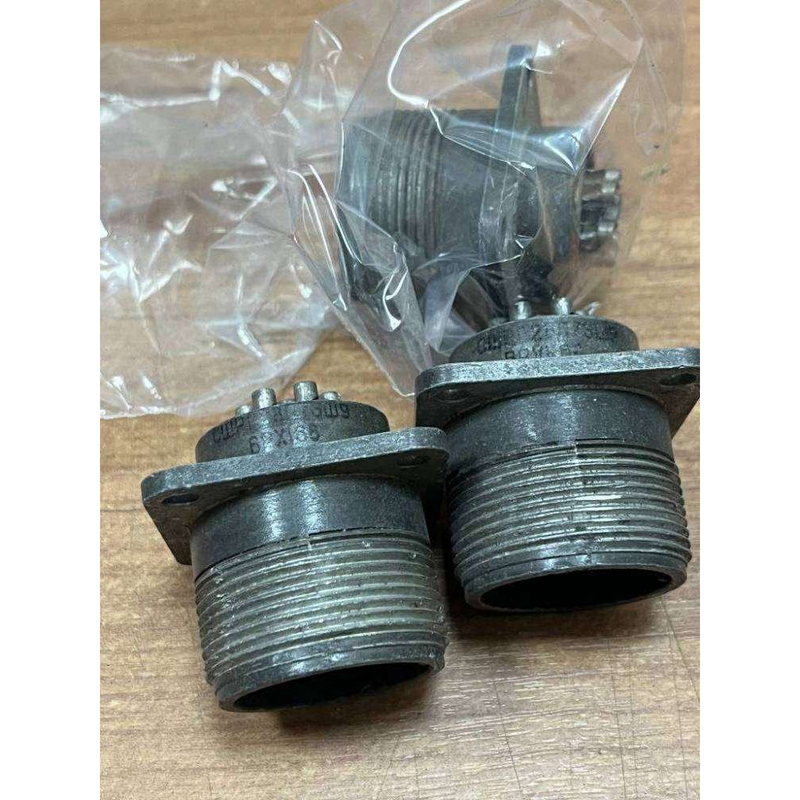

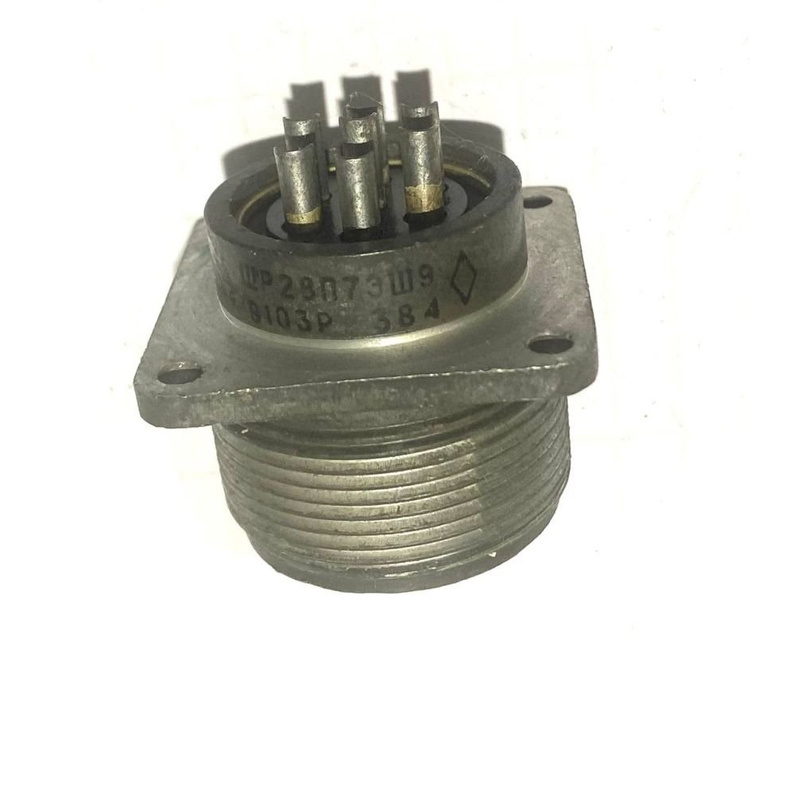

Разъём СШРГ28П7ЭШ9 Элекон «ОТК» — это герметичный низкочастотный цилиндрический электрический соединитель, выпускавшийся в СССР/России по военным техническим условиям, с приёмкой «ОТК» (общий контроль качества изготовителя).

СШРГ28П7ЭШ9 (вилка) предназначен для объёмного монтажа в радиоэлектронной и радиотехнической аппаратуре, включая изделия промышленного и ответственного назначения с повышенными требованиями к вибропрочности и надёжности контактного соединения. Соединитель используется в цепях постоянного и переменного тока с частотой до примерно 3 МГц при напряжении до 850 В (амплитудное значение).

• СШРГ — тип соединителя (серия СШРГ, негерметичный или герметичный, в зависимости от модификации).

• 28 — условный размер корпуса (габаритный типоразмер).

• П — конструктивное исполнение приборной части «без патрубка» (вилка крепится непосредственно к панели прибора).

• 7 — количество контактов в соединителе.

• Э — вид гайки патрубка для экранированного кабеля (используется при работе с экранированными кабелями).

• Ш9 — типоисполнение «вилка» и конкретное сочетание контактов (разводка контактов под определённую техусловию).

• Диаметр контактов: 2,5 мм, покрытие — серебро или серебро/никель; сопротивление контакта не более 1 мОм.

• Максимальный рабочий ток на один контакт: порядка 25–35 А (в зависимости от конкретной модификации СШР/ШРГ), суммарная токовая нагрузка изделия — до около 150–175 А.

• Сопротивление изоляции в нормальных климатических условиях не менее 5000 МОм, испытательное напряжение порядка 850 В переменного тока (амплитуда).

Соединитель выпускается в климатическом исполнении УХЛ (умеренный и холодный климат, внутреннее и наружное применение при защите от пыли и влаги). Соединитель устойчив к вибрациям частотой от 1 до 5000 Гц с ускорением до 300 м/с² (около 30 g) и выдерживает многократные ударные нагрузки до порядка 35 g и одиночные удары ещё выше.

• Количество сочленений–расчленений: не менее 500 циклов.

• Минимальная наработка: 1000 часов; срок сохраняемости при хранении составляет порядка 15–25 лет при соблюдении требований по условиям хранения.

Приёмка «ОТК» означает, что изделие прошло заводской контроль качества по общим техусловиям (без расширенного военного контроля «ВП», «ОСМ», «ОС» и т.п.), и используется чаще всего в гражданской промышленной аппаратуре или второстепенных цепях. Технические требования и конструкция при этом не отличаются от «массовых» модификаций серии ШРГ/СШРГ, изменяется только программа контроля и документальное сопровождение.
