Назначение и область применения

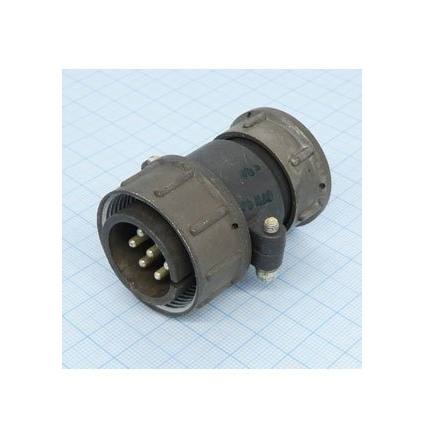

Розетка СШРГ28П7ЭГ9 относится к серии цилиндрических низкочастотных негерметичных разъёмов типа СШР и предназначена для соединения и разъединения электрических цепей — проводов, кабелей, узлов и блоков — в электро- и радиоаппаратуре различного назначения. Изделие применяется в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Данная розетка выступает ответной (приборной) частью соединителя и устанавливается непосредственно на панель корпуса блока или прибора. Приёмка «5» подтверждает соответствие изделия требованиям военного представительства, что допускает его использование в ответственных изделиях, где предъявляются повышенные требования к надёжности и стабильности электрических характеристик.

Конструктивные особенности

Корпус розетки изготовлен из алюминиевого сплава, что обеспечивает механическую прочность при относительно небольшой массе. Соединение с ответной частью — резьбовое, с одношпоночной поляризацией, которая исключает неправильное сочленение и гарантирует однозначную ориентацию контактов. Монтаж выполняется пайкой, крепление — на панель (блочный или приборный тип).

Изделие относится к негерметичному исполнению, то есть не предназначено для работы в условиях прямого воздействия влаги или агрессивных сред без дополнительной защиты. Климатическое исполнение УХЛ допускает эксплуатацию в широком диапазоне температур.

Основные технические характеристики

• Количество контактов: 7, диаметр каждого контакта 2,5 мм.
• Максимальная токовая нагрузка: 150 А (общая), 35 А на одиночный контакт.
• Сопротивление контактов: не более 1,3 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Количество сочленений-расчленений: 500 циклов.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: 25 лет.
• Рабочая температура: от минус 60 до плюс 60 градусов Цельсия.

Применение и эксплуатационные качества

Благодаря высокому допустимому току на контакт и низкому переходному сопротивлению розетка подходит для коммутации силовых и сигнальных цепей в составе блоков радиоэлектронной аппаратуры, пультов, стоек и приборных панелей. Резьбовое сочленение с поляризацией обеспечивает механическую устойчивость соединения при вибрационных и ударных нагрузках, характерных для эксплуатируемой техники.

Изделие выпущено заводом «Нур» в 2003 году. Указанные характеристики подтверждены приёмкой «5». При монтаже следует учитывать паечный способ присоединения проводников и необходимость крепления корпуса на панель, что определяет удобство обслуживания и замены ответной части без демонтажа всего блока.
