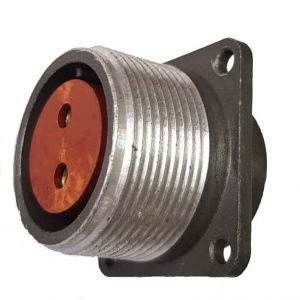

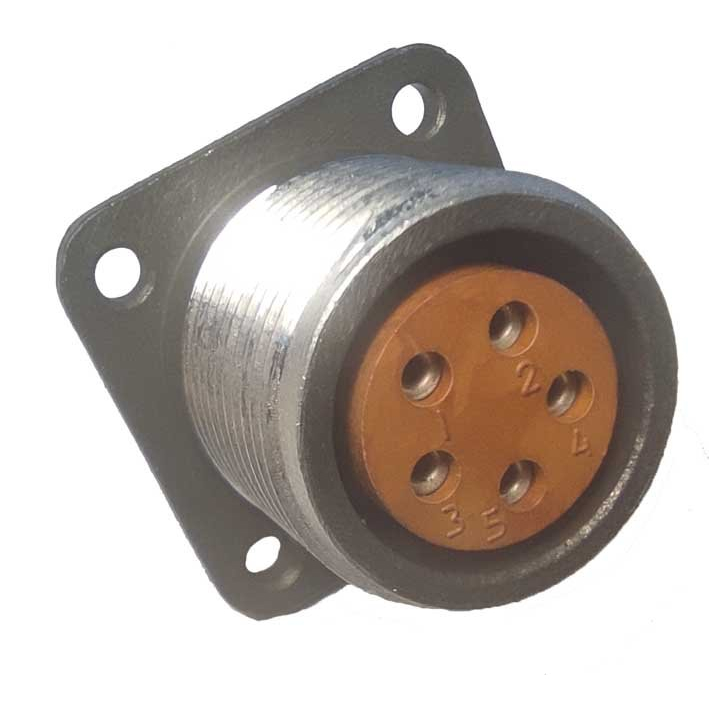

СШРГ28П7ЭГ9 — это блочная (приборная) розетка серии СШРГ, предназначенная для надежного электрического соединения в промышленных системах. Она относится к негерметичным цилиндрическим низкочастотным соединителям с видом приемки «5» по НКЦС.434410.504ТУ, часто используется в оборудовании для работы с токами переменного и постоянного тока частотой до 3 МГц.

Основные характеристики

Розетка имеет 7 контактов диаметром 2,5 мм с серебряным покрытием (Ag), максимальной токовой нагрузкой на контакт 35 А (рабочий ток — 25 А) и рабочим напряжением до 850 В. Корпус из алюминиевого сплава (А-22) с оксидированием, масса около 55–60 г, габариты 38×38×42 мм, установочные отверстия диаметром 3,5 мм на расстоянии 30 мм.

Эта модель обеспечивает резьбовое сочленение (шаг M33×1,5 мм) с кабельными вилками типа ШР28П7ЭГ9, 2РТТ или 2РТ-А, контакты извлекаемые для пайки.

Условия эксплуатации

Работает в диапазоне температур от -60 до +60 °C (климатическое исполнение УХЛ), выдерживает вибрацию 1–5000 Гц (30 g), акустические шумы до 170 дБ, удары до 500 g, сопротивление изоляции не менее 5000 МОм. Ресурс — 500 сочленений, наработка на отказ — минимум 1000 часов, срок хранения до 15 лет.

Сочетается с аналогичными сериями вроде 2РТ, P, WS, подходит для объемного монтажа в электротехнических шкафах и промышленном оборудовании.
