Назначение и область применения

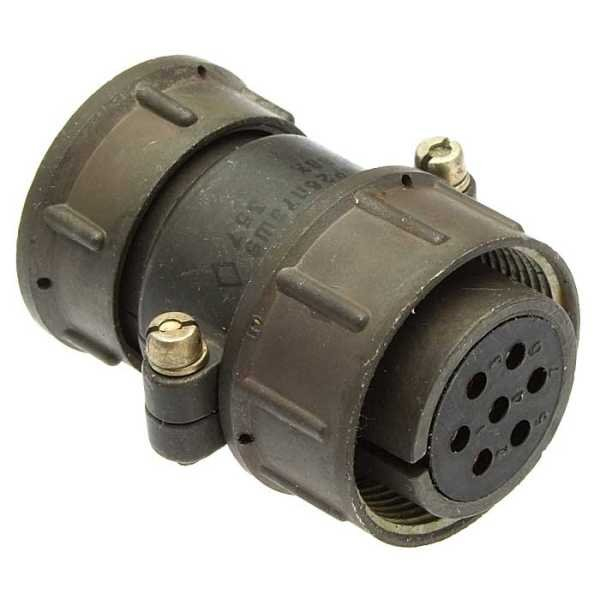

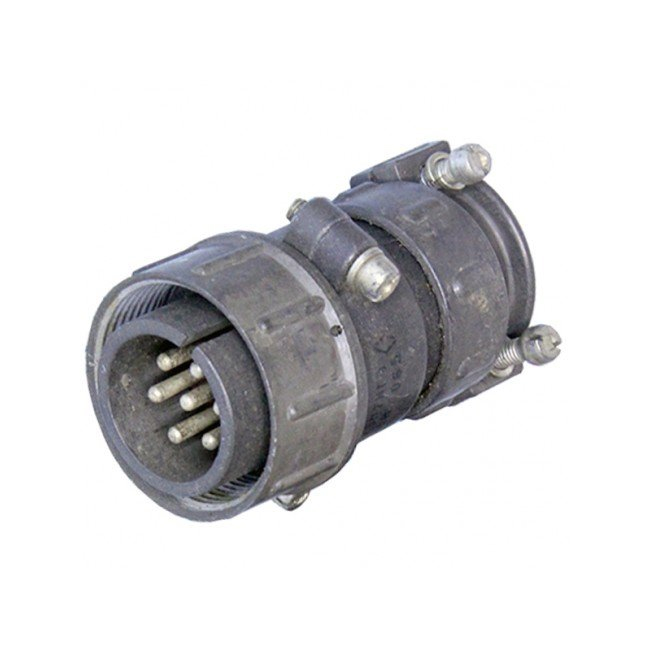

СШРГ28П7ЭГ9 — это герметичная приборная розетка (контактная часть со стороны «мама») из серии цилиндрических низкочастотных соединителей СШРГ. Изделие предназначено для монтажа в радиоэлектронной и радиотехнической аппаратуре общего назначения и применяется для коммутации электрических цепей внутри блоков, стоек и приборов.

Розетка рассчитана на работу в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Благодаря герметичному исполнению и стойкости к механическим воздействиям соединитель востребован в условиях повышенной вибрации и ударных нагрузок. Климатическое исполнение — УХЛ.

Конструкция и типоразмер

Типоразмер корпуса — 28 (условный размер). Исполнение — приборная розетка без патрубка (индекс П). Соединитель выполнен герметичным и цилиндрическим, оснащён резьбовым сочленением и одношпоночной поляризацией корпусов: такая конструкция исключает неправильное соединение и обеспечивает надёжный электрический контакт в сложных эксплуатационных условиях.

Монтаж предполагает использование экранированных кабелей; для этого предусмотрена гайка патрубка типа Э, предназначенная для экранированного кабеля. Контакты имеют серебряное покрытие, что улучшает контактные свойства и повышает стойкость к окислению.

Электрические характеристики

• Количество контактов — 7 штук, тип контактов — розетка (индекс Г).
• Сочетание контактов — по схеме 9.
• Максимальный рабочий ток на один контакт — обычно не более 25–35 А в зависимости от источника описания.
• Суммарная токовая нагрузка на группу контактов — до 150 А.
• Сопротивление контакта — не более 1–1,3 мОм.
• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Механические и климатические характеристики

Количественная наработка изделия составляет не менее 1000 часов работы. Число сочленений-расчленений — не менее 500 циклов, что подтверждает ресурс соединителя при многократной коммутации.

Рабочий диапазон температур — примерно от минус 60 до плюс 70 градусов Цельсия. Розетка допускает значительные вибрационные и ударные нагрузки (вплоть до десятков g по ускорению). Срок сохраняемости обычно указывается не менее 15–25 лет при соблюдении условий хранения и транспортировки.

Сведения о приёмке и годе выпуска

Для данной позиции указана приёмка «5». Год выпуска — 87-88. Эти сведения относятся к характеристикам конкретной партии и подтверждают соответствие изделия установленным требованиям приёмки.
