Назначение изделия

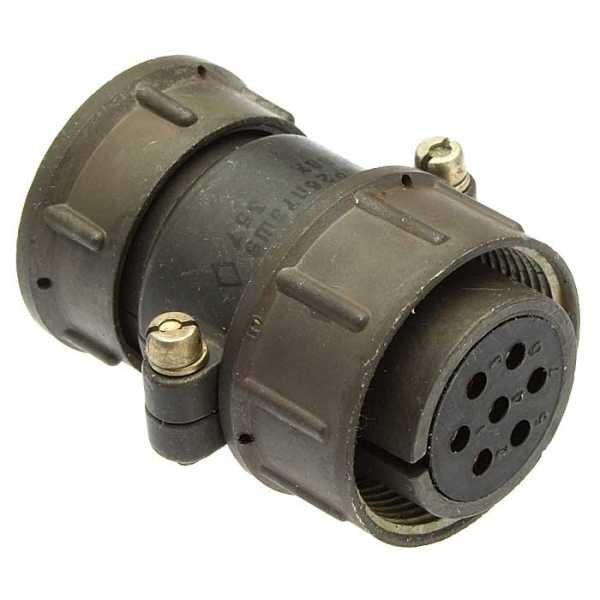

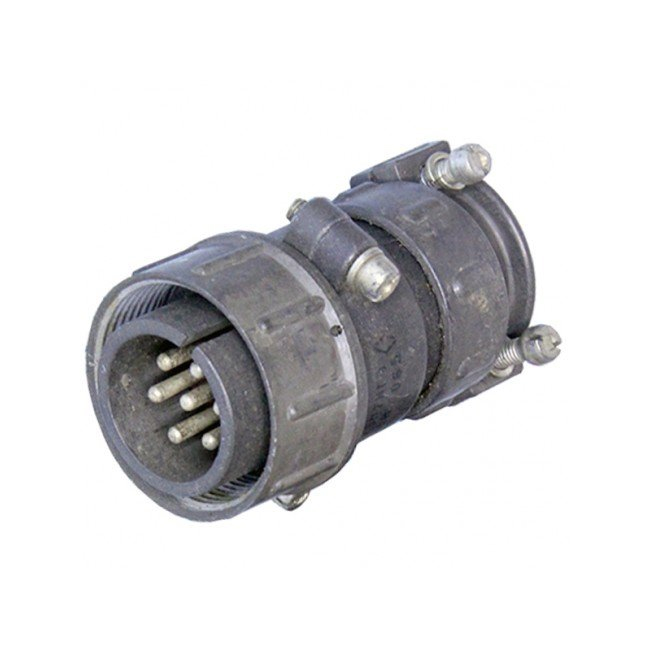

СШРГ28П7ЭГ9 — герметичная приборная розетка цилиндрического низкочастотного соединителя. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Розетка применяется в составе соединителей серии СШРГ, которые состоят из вилки и розетки и выпускаются в негерметичном или герметичном исполнении. Данный артикул — приборная розетка без патрубка, то есть монтируется непосредственно на приборной панели или корпусе оборудования.

Категория поставки — СШРГ28. Приёмка «5» подтверждает соответствие изделия требованиям приёмо-сдаточных испытаний. Год выпуска — 1990–1992. Изделие относится к элементам внутренней установки в климатическом исполнении УХЛ.

Подтверждённые особенности конструкции

Розетка имеет семь контактов диаметром 2,5 мм. Сочленение с ответной вилкой — резьбовое, с одношпоночной поляризацией корпусов, что исключает неправильное соединение. Контакты покрыты серебром. Предусмотрена гайка для экранированного кабеля, обеспечивающая экранированный монтаж. Корпус герметичный, без патрубка.

• Тип: розетка приборная, без патрубка.
• Количество контактов: 7, диаметр контакта 2,5 мм.
• Вид гайки: для экранированного кабеля.
• Метод монтажа: пайка.
• Габаритные размеры: приблизительно 40 на 40 на 42 мм.
• Покрытие контактов: серебро.
• Исполнение: герметичное, климатическое исполнение УХЛ.

Структура условного обозначения

Буквенно-цифровой код СШРГ28П7ЭГ9 расшифровывается следующим образом: СШРГ — тип соединителя; 28 — размер корпуса; П — без патрубка; 7 — число контактов; Э — гайка для экрана; Г — розетка; 9 — сочетание контактов. Краткое описание из каталога — блочная.

Технические характеристики

Электрические параметры подтверждены для нормальных условий эксплуатации. Сопротивление контактов составляет не более 1,3 мОм, сопротивление изоляции — не менее 5000 МОм. Максимальная токовая нагрузка: 150 А суммарно, 35 А на один контакт. Ресурс по количеству сочленений-расчленений — 500 циклов. Наработка — минимум 1000 часов. Срок сохраняемости — от 15 до 25 лет.

• Сопротивление контактов: не более 1,3 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Токовая нагрузка: 150 А общая, 35 А на контакт.
• Число сочленений-расчленений: 500.
• Наработка: минимум 1000 часов.
• Срок сохраняемости: 15–25 лет.

Условия эксплуатации и применение

Розетка работоспособна при температурах от минус 60 до плюс 70 градусов Цельсия и при пониженном давлении до 1,3 на 10 в минус второй степени Паскаля. Изделие выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате, а также удары: одиночные до 10000 метров на секунду в квадрате и многократные до 1500 метров на секунду в квадрате.

Благодаря герметичности, широкому температурному диапазону и стойкости к механическим воздействиям розетка применяется для внутренней установки в приборах и оборудовании, где требуется надёжная экранированная коммутация. Монтаж выполняется пайкой экранированным кабелем. Соединители серии СШРГ используются в электрических цепях низкой частоты с напряжением до 850 В (амплитудное значение).
