Назначение

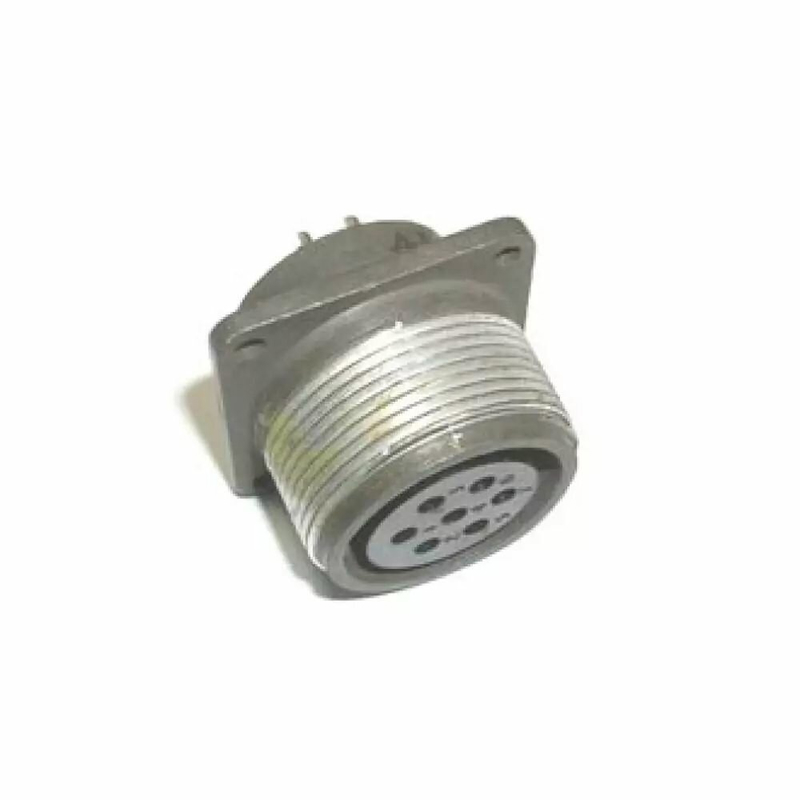

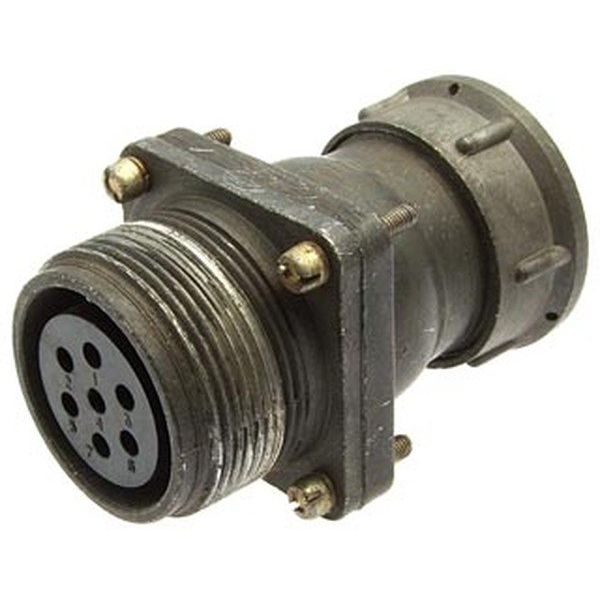

СШРГ28П7ЭГ9 РОЗЕТКИ «5» — это герметичная приборная (блочная) розетка серии СШРГ с 7 контактами, предназначенная для надежного соединения в электрических цепях переменного и постоянного тока. Изделие обеспечивает стабильную коммутацию в условиях повышенных требований к виброустойчивости и герметичности, что делает его востребованным в промышленных системах, включая HVAC и холодильное оборудование.

Обозначение «РОЗЕТКИ «5»» указывает на вид приемки по ГОСТ или ТУ (например, ВП, ПЗ по ГЕ0.364.107 ТУ), что подтверждает соответствие нормам для промышленного применения. Ответной частью соединителя служит кабельная вилка ШР28П7ЭГ9.

Подтверждённые особенности

Электрические параметры

• Рабочее напряжение — до 850 В.
• Ток на контакт — до 25 А; максимум 35 А на одиночный контакт; общая нагрузка — до 150–155 А.
• Диаметр контактов — 2,5 мм.
• Сечение подключаемого провода — до 3 мм².
• Сопротивление контакта — не более 0,001–1,3 Ом.
• Сопротивление изоляции — не менее 5000 МОм.

Конструктивные особенности

• Цилиндрический соединитель с резьбовым соединением.
• Прямой вывод под кабель без патрубка.
• Одношпоночная поляризация.
• Серебряное покрытие контактов.
• Метод монтажа — пайка.
• Габаритные размеры — около 40 на 40 на 42 мм.
• Масса — до 60 г.
• Исполнение — негерметичное или герметичное в зависимости от варианта изготовления.

Условия эксплуатации

• Рабочие температуры — от минус 60 до плюс 60 градусов Цельсия (с учетом перегрева контактов до плюс 110 градусов).
• Атмосферное давление — до 1,3 умноженное на 10 в минус четвертой степени Па.
• Вибрация — 1–5000 Гц с ускорением 300 метров на секунду в квадрате.
• Удары — до 5000 метров на секунду в квадрате.
• Наработка — минимум 1000 часов.
• Число сочленений-расчленений — 500.
• Срок сохраняемости — 15–25 лет.

Применение

Розетка СШРГ28П7ЭГ9 применяется в промышленных системах, где требуется надежное электрическое соединение при воздействии вибраций и экстремальных температур. К основным областям использования относятся HVAC-оборудование и холодильная техника.

Благодаря герметичному исполнению и стойкости к широкому диапазону температур изделие подходит для монтажа в составе ответственных узлов, работающих в тяжелых условиях. Метод монтажа пайкой обеспечивает стабильный электрический контакт, а серебряное покрытие контактов снижает переходное сопротивление. Прямой вывод под кабель без патрубка упрощает подключение и позволяет использовать провод сечением до 3 мм².

Розетка работает в паре с кабельной вилкой ШР28П7ЭГ9, образуя разъемное соединение с одношпоночной поляризацией, что исключает ошибку при сочленении. Изделие рассчитано на длительный срок службы: не менее 500 циклов сочленения-расчленения и сохраняемость от 15 до 25 лет. Вид приемки «5» подтверждает соответствие требованиям нормативной документации для промышленного применения.

Комплектация

Поставляется розетка СШРГ28П7ЭГ9. Ответная часть — кабельная вилка ШР28П7ЭГ9 — в комплект не входит и приобретается отдельно.
