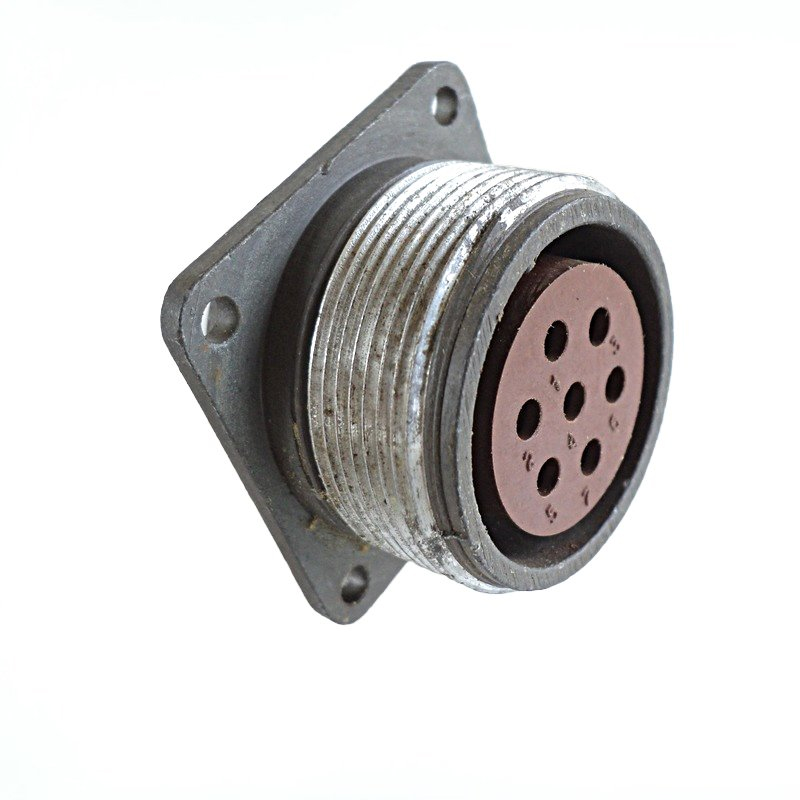

СШРГ28П7ЭГ9 Нур
Производитель: Нур
Технические характеристики
СШРГ28П7ЭГ9 Нур — это цилиндрический низкочастотный герметичный разъём (розетка), выпускаемый предприятием АО «Нур». Он предназначен для надёжного соединения в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В.
Соединитель имеет типоразмер корпуса 28, 7 контактов диаметром 2,5 мм с покрытием никелем (Ni), сопротивление контактов не более 1,3–2 мОм, а сопротивление изоляции — не менее 5000 МОм.
Рабочий ток достигает 25–35 А, ресурс — 500 циклов сочленения-расчленения, наработка — минимум 1000 часов при +80 °С.
Габаритные размеры составляют около 40×40×42 мм или 44×54 мм (в зависимости от модификации), масса — 84 г, материал корпуса — алюминиевый сплав А-22, изолятор — аминопласт или карболит.
Разъём выдерживает синусоидальную вибрацию (1–5000 Гц, ускорение 300 м/с²), механические удары (до 5000 м/с² одиночные, 350 м/с² повторяющиеся), уровень звукового давления до 170 дБ.
Температурный диапазон — от -60 до +60 °С, относительная влажность до 98% при +25 °С, атмосферное давление от 1,33×10⁻⁴ Па до 50,6×10⁴ Па, климатическое исполнение УХЛ.
Срок хранения — до 15 лет, метод сочленения — резьбовой, монтаж — объёмный, подходит для экранированного кабеля.
Используется в электро-, радио- и контрольно-измерительной технике, включая приборы и системы, где требуется высокая надёжность соединений в жёстких условиях.
Описание
СШРГ28П7ЭГ9
СШРГ28П7ЭГ9: герметичная приборная розетка для надежных электрических соединений
СШРГ28П7ЭГ9 — цилиндрический низкочастотный герметичный соединитель в исполнении приборной (блочной) розетки. Он применяется для разъемного соединения электрических цепей постоянного и переменного тока в радиоэлектронной, измерительной, промышленной и специальной аппаратуре.
Назначение и особенности
Разъем СШРГ28П7ЭГ9 рассчитан на монтаж в составе корпуса прибора, блока или панели. Герметичное исполнение помогает использовать соединитель в аппаратуре, к которой предъявляются повышенные требования по устойчивости к внешним воздействиям и надежности электрического контакта.
Ключевые конструктивные особенности:
Приборная розетка без патрубка.
Цилиндрическая низкочастотная конструкция.
Резьбовая фиксация сопряженной части, предотвращающая случайное разъединение.
Семь контактов диаметром 2,5 мм.
Серебряное покрытие контактных элементов.
Монтаж проводников пайкой.
Одношпоночная поляризация, исключающая неправильное соединение частей разъема.
Технические характеристики СШРГ28П7ЭГ9
| Параметр | Значение |
|---|---|
| Тип | Цилиндрический низкочастотный герметичный соединитель |
| Исполнение | Приборная (блочная) розетка |
| Количество контактов | 7 |
| Диаметр контактов | 2,5 мм |
| Рабочее напряжение | До 850 В |
| Рабочая частота цепей переменного тока | До 3 МГц |
| Рабочий ток на контакт | До 25 А |
| Максимальная нагрузка на один контакт | До 35 А |
| Общая токовая нагрузка | До 150 А |
| Сопротивление контакта | Не более 1–1,3 мОм |
| Сопротивление изоляции | Не менее 5000 МОм |
| Число сочленений и расчленений | До 500 |
| Минимальная наработка | От 1000 часов |
| Рабочая температура | Ориентировочно от −60 °C до +60…+70 °C, в зависимости от исполнения и документации |
Характеристики подтверждают, что СШРГ28П7ЭГ9 подходит для силовых и сигнальных цепей, где требуется передавать сравнительно высокий ток через компактный многоконтактный разъем.
Где применяется разъем
Приборная розетка СШРГ28П7ЭГ9 может использоваться в составе:
радиоэлектронных блоков и стоек;
измерительных и контрольно-проверочных комплексов;
систем автоматики и управления;
промышленного оборудования;
аппаратуры связи;
электротехнических шкафов;
оборудования, работающего в условиях вибрации, ударных нагрузок и температурных перепадов.
Герметичная конструкция, резьбовое соединение и ресурс до 500 циклов сочленения делают такой разъем практичным решением для оборудования с регулярным подключением кабельных линий.
Почему важна точная маркировка
При подборе ответной части важно учитывать именно маркировку СШРГ28П7ЭГ9 : она определяет серию соединителя, типоразмер корпуса 28, число контактов, исполнение контактной группы и герметичную конструкцию. Не следует автоматически заменять его на похожие изделия серии ШР или СШР без буквы «Г»: внешне близкие разъемы могут отличаться герметизацией, конструкцией корпуса, способом монтажа и условиями эксплуатации.
СШРГ28П7ЭГ9 — это функциональная 7-контактная приборная розетка для создания долговечных, фиксируемых и устойчивых к внешним воздействиям электрических соединений в профессиональной аппаратуре.
Персональный менеджер
Быстрая доставка заказов
Честная цена
Нам доверяют
ПОХОЖИЕ ТОВАРЫ
| Артикул | НАЗВАНИЕ | ЦЕНА | СКЛАД | СРАВНИТЬ | КУПИТЬ |
|---|---|---|---|---|---|

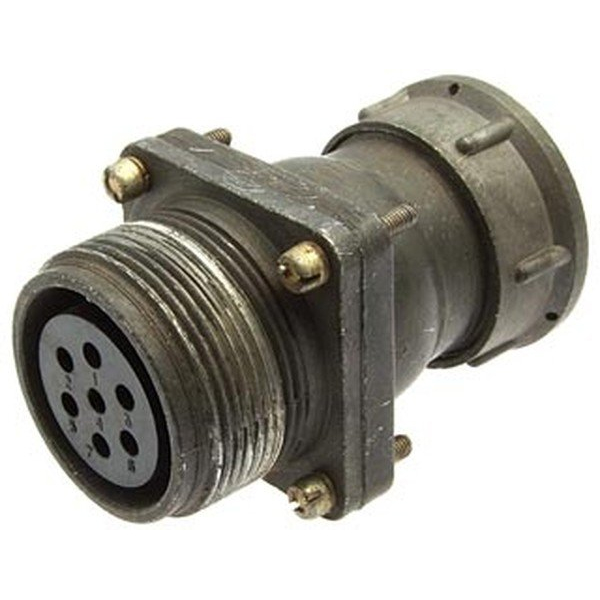

| 8690 | СШРГ28П7ЭГ9 БЛОЧНЫЕ РОЗЕТКИ «5» | 1 000 ₽ | ПОД ЗАКАЗ | ||

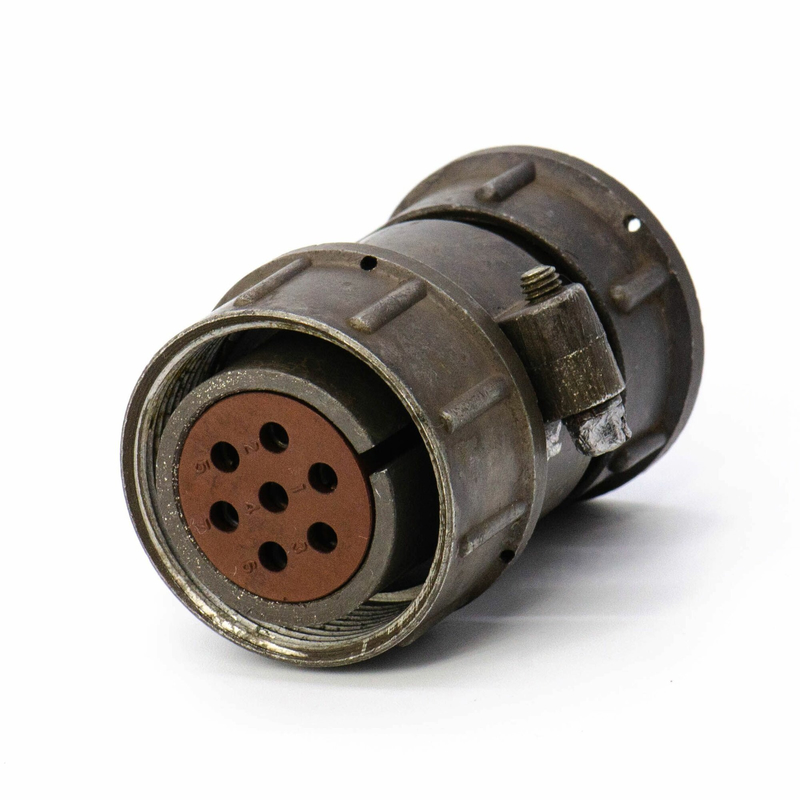

| 8691 | СШРГ28П7ЭГ9 РОЗЕТКИ «5» | ПОД ЗАКАЗ | ПОД ЗАКАЗ | ||
