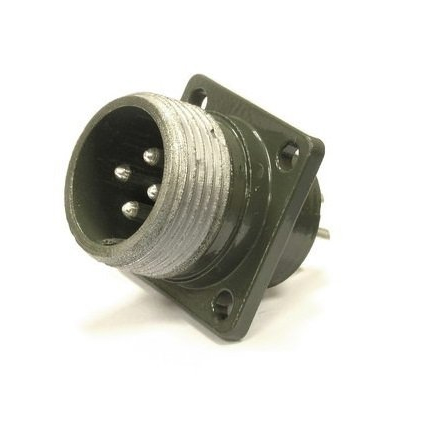

СШРГ28П4ЭШ8 — это герметичный цилиндрический приборный разъём‑вилка блочного типа из серии СШРГ, рассчитанный на работу в жёстких климатических и механических условиях.

Назначение и общие свойства

Этот разъём предназначен для соединения электрических цепей в приборах и аппаратуре, в том числе в системах, испытывающих вибрации, удары и перепады давления (вакуум вплоть до порядка Па). Корпус выполнен герметичным, изолятор обычно выполнен из бакелита (карболита), окрашен в чёрный или коричневый цвет; разъём ориентирован на монтаж на панели с последующей пайкой проводов.

Электрические параметры

• Максимальное рабочее напряжение постоянного тока — до 850 В.

• Максимальный ток на один контакт — не более 25 А, общая токовая нагрузка разъёма обычно до 100 А.

• Диаметр штыревых контактов — 2,5 мм, покрытие контактов — серебро.

• Сопротивление контактного перехода — порядка 1–1,3 мОм, сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

Конструкция и размеры

• Количество контактов — 4 штыря в сочетании «8» (конфигурация согласно ТУ).

• Тип корпуса — герметичный, конструктивное исполнение «П» — без патрубка, для экранированного кабеля применяется гайка вида «Э».

• Метод сочленения с розеткой — резьбовой, с шагом резьбы накидной гайки M33×1,5 мм.

• Габаритные размеры корпуса порядка 40×40×42 мм, масса около 50 г.

Механические и климатические характеристики

• Интервал рабочих температур — примерно от −60 до +70 °C, климатическое исполнение УХЛ.

• Влажность до 98% при 25 °C, допустимый диапазон давлений — от глубокого вакуума до порядка 500 кПа.

• Вибрации по синусоидальному закону: до 5–5000 Гц с ускорением порядка 300 м/с² (30 g).

• Механические удары: многократные до ≈1500–2000 м/с², одиночные — до 5000–10000 м/с², длительностью единиц миллисекунд.
