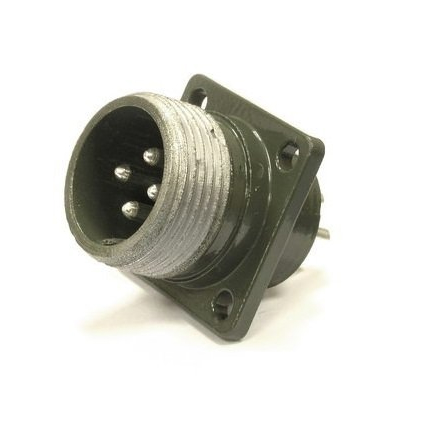

СШРГ28П4ЭШ8 — это блочная вилка (приборная часть разъёма) серии СШРГ, предназначенная для герметичного соединения электрических цепей в промышленных и специальных системах. Она имеет 4 контакта диаметром 2,5 мм и применяется во внутренних или наружных условиях (с защитой от пыли и влаги).

Основные характеристики

• Максимальное рабочее напряжение постоянного тока — до 850 В, рабочий ток на контакт — не более 25 А.

• Сопротивление контактов — не более 1–1,3 мОм, сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

• Материал изолятора — карболит или бакелит (коричневый или чёрный цвет), контакты с серебряным покрытием, извлекаемые.

Эта вилка соответствует ГОСТ или ТУ (ГЕ0.364.107), с резьбовым сочленением (шаг M33×1,5 мм) и монтажом на панель пайкой.

Механические и климатические параметры

Соединитель выдерживает синусоидальную вибрацию до 5000 Гц с ускорением 300 м/с² (30 g), механические удары до 5000–10000 м/с² (одиночные) и 350–1500 м/с² (многократные).
Диапазон температур — от -60 до +70 °C, климатическое исполнение УХЛ, давление от 1,3×10⁻⁴ Па до 50,6×10⁴ Па, влажность до 98% при +25 °C.

Габариты и монтаж

Габариты — 40×40×42 мм (длина корпуса 40 мм), диаметр установочного отверстия — 4,5 мм, расстояние между отверстиями — 30 мм.
Тип корпуса — герметичный без патрубка, одношпоночная поляризация, метод монтажа электрический — пайка, механический — на панель.

Ресурс: минимальная наработка 1000 часов, количество сочленений-расчленений — 500, срок сохраняемости — 15–25 лет.
