Назначение изделия

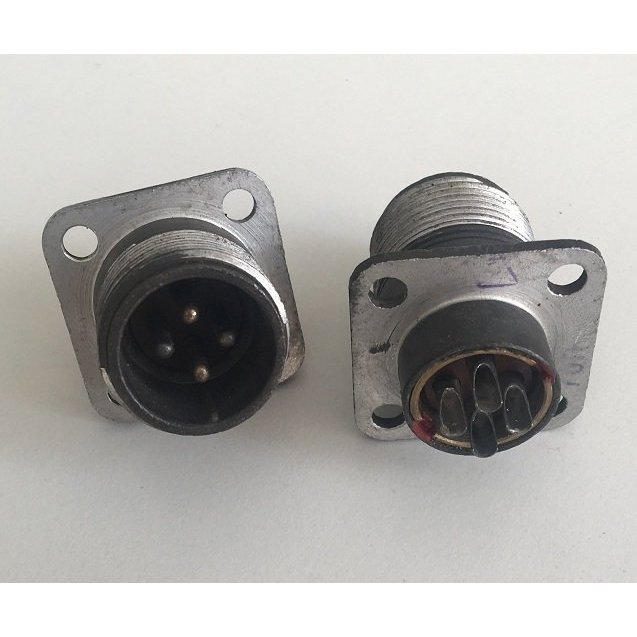

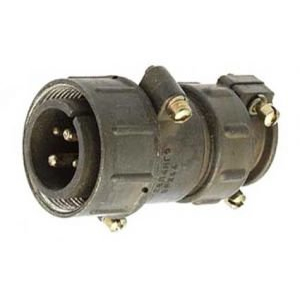

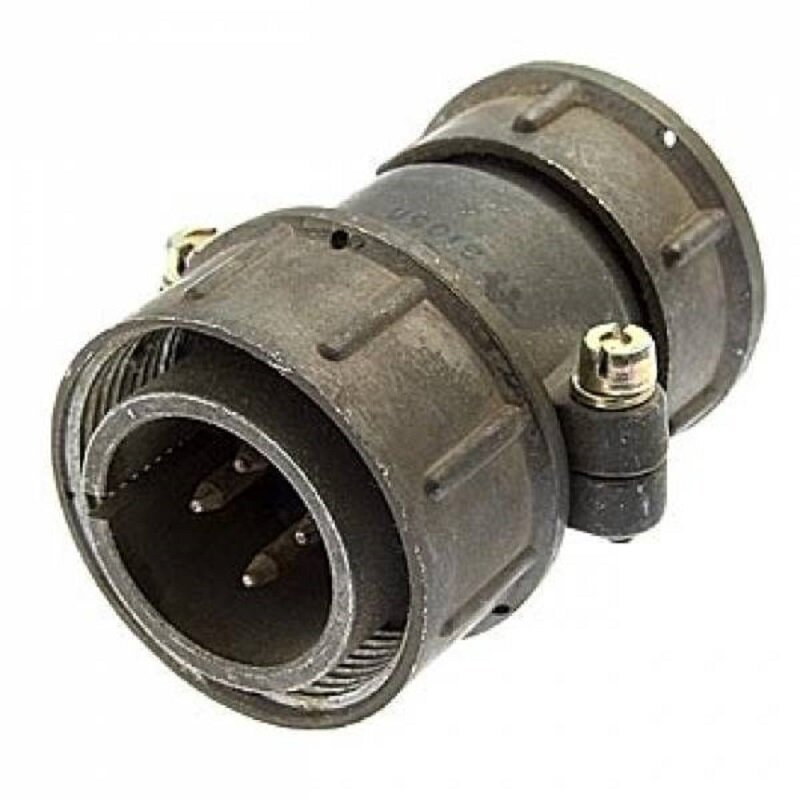

СШРГ28П4ЭШ8 — это герметичная приборная вилка цилиндрического низкочастотного соединителя. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Вилка применяется для соединения и разъединения цепей в узлах и блоках электронной аппаратуры специального и общего назначения.

Конструкция допускает как внутренний, так и наружный монтаж при условии защиты от пыли и воды. Соединитель рассчитан на климатическое исполнение УХЛ и сочленяется с негерметичными розетками серии СШР.

Расшифровка обозначения

Маркировка изделия содержит полную информацию о его конструктивных особенностях, что позволяет точно подобрать ответную часть и режим эксплуатации.

• СШРГ — тип герметичного соединителя.
• 28 — условный размер корпуса.
• П — приборное исполнение без патрубка.
• 4 — количество контактов.
• ЭШ8 — вид гайки для экранированного кабеля и сочетание контактов.

Технические характеристики

Электрические и механические параметры вилки обеспечивают стабильную работу в составе ответственных узлов аппаратуры. Ниже приведены подтверждённые значения.

• Рабочий ток: не более 25 А на контакт диаметром 2,5 мм.
• Сопротивление контактов: не более 1 мОм, покрытие контактов — серебро.
• Сопротивление изоляции: не менее 5000 МОм.
• Количество сочленений-расчленений: 500.
• Габаритные размеры: 42 × 40 × 40 мм.

Условия эксплуатации

Вилка сохраняет работоспособность в широком диапазоне внешних воздействующих факторов, включая пониженное атмосферное давление и интенсивные механические нагрузки.

• Температура окружающей среды: от минус 60 °C до плюс 60 °C с учётом перегрева контактов до плюс 110 °C.
• Вибрация: синусоидальная 1–5000 Гц, ускорение до 300 м/с².
• Удар: одиночный до 5000–10000 м/с², многократный до 350–1500 м/с².
• Атмосферное давление: от 1,3 × 10⁻⁴ Па до нормального.

Приёмка и год выпуска

Изделие имеет приёмку «5», что подтверждает его соответствие установленным требованиям для применения в ответственной аппаратуре. Год выпуска — 1983. Артикул товара — 41102, категория — СШРГ28. Производитель в предоставленных данных не указан.

Область применения

Благодаря герметичному исполнению и стойкости к климатическим и механическим воздействиям вилка СШРГ28П4ЭШ8 востребована в блоках и узлах электронной техники, где требуется надёжное соединение цепей при повышенных требованиях к пыле- и водозащите. Изделие сочленяется с негерметичными розетками серии СШР, что упрощает построение разъёмных соединений внутри корпусов приборов и на внешних монтажных поверхностях.
