Назначение

СШРГ28П4ЭШ8 — это приборная вилка, предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре. Она служит соединителем общего назначения и может работать в электрических цепях постоянного и переменного токов с частотой до 3 МГц. Вилка применяется для соединения и разъединения электрических цепей в узлах и блоках электронной аппаратуры как специального, так и общего назначения, и подходит как для внутреннего, так и для наружного монтажа при условии защиты от воздействия внешней среды.

Подтверждённые технические характеристики

Ниже приведены электрические и эксплуатационные параметры изделия, заявленные в документации:

• Рабочий ток: до 25 А.
• Максимальное рабочее напряжение: до 850 В.
• Количество контактов: 4.
• Диаметр контактов: 2,5 мм.
• Покрытие контактов: серебро.
• Сопротивление контактов: не более 1 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Количество циклов соединения: до 500 раз.
• Герметичность: корпус герметичный, что позволяет использовать изделие в условиях повышенной влажности и пыли.

Конструкция и особенности

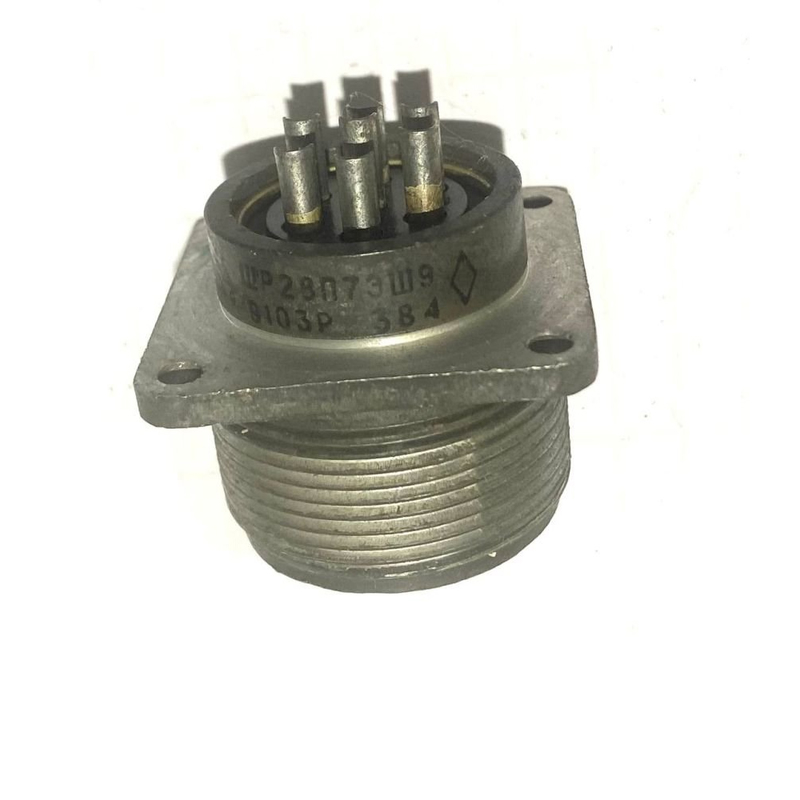

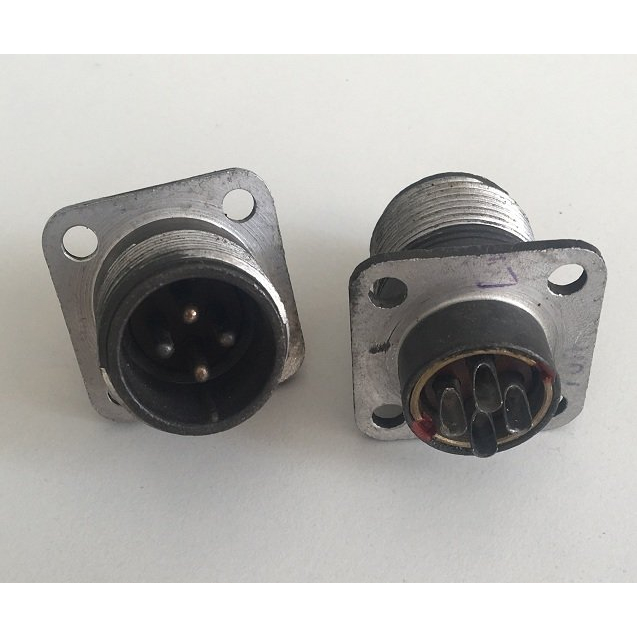

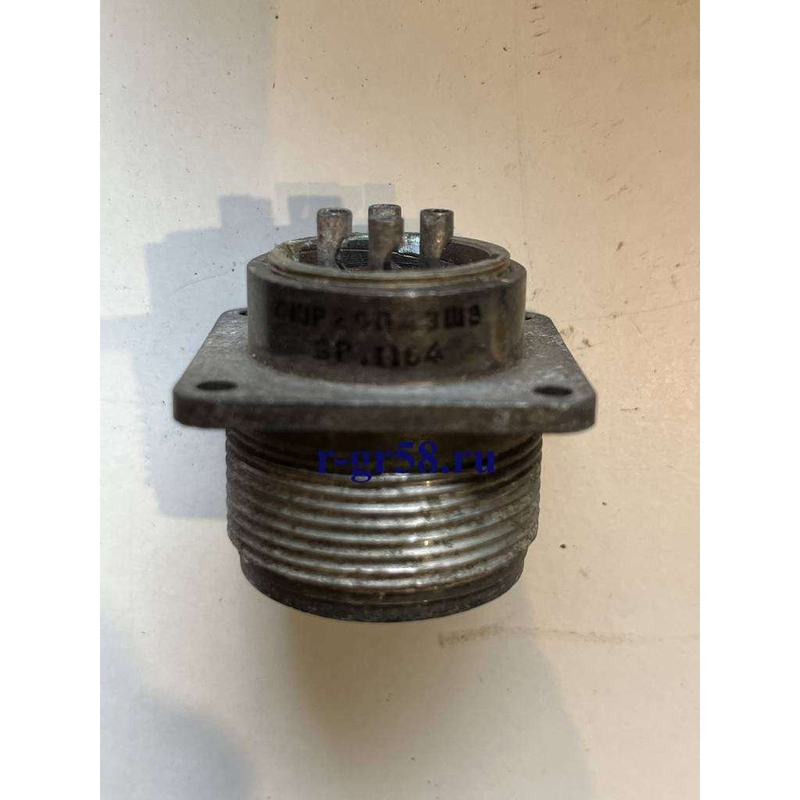

СШРГ28П4ЭШ8 состоит из двух частей — вилки и розетки. Вилка выполнена без патрубка, что упрощает монтаж. Сочленение осуществляется резьбовым способом, а поляризация корпуса одношпоночная, что предотвращает неправильное соединение. Герметичный корпус обеспечивает защиту от проникновения влаги и пыли, расширяя область применения соединителя.

Условия эксплуатации

Изделие рассчитано на работу в следующих условиях:

• Температура окружающей среды: от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, с возможностью кратковременного повышения до плюс 110 градусов Цельсия.
• Атмосферное давление: работа при пониженном давлении до 1,3 умножить на 10 в минус четвёртой степени паскаля.
• Вибрация и механические нагрузки: выдерживает синусоидальную вибрацию в диапазоне частот от 1 Гц до 5000 Гц с ускорением до 300 метров на секунду в квадрате.

Применение

Данный соединитель используется для соединения и разъединения электрических цепей в узлах и блоках электронной аппаратуры специального и общего назначения. Благодаря герметичному корпусу и стойкости к механическим нагрузкам, вилка применима как для внутреннего, так и для наружного монтажа при условии защиты от воздействия внешней среды.

Приёмка

Изделие поставляется с приёмкой «5». Артикул: 8684. Категория: СШРГ28.
