Назначение соединителя

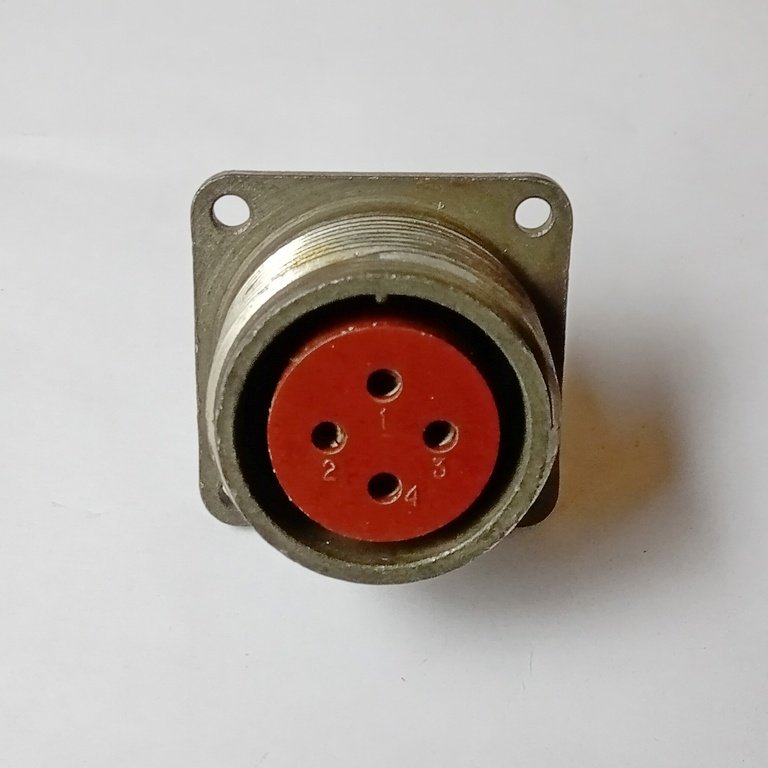

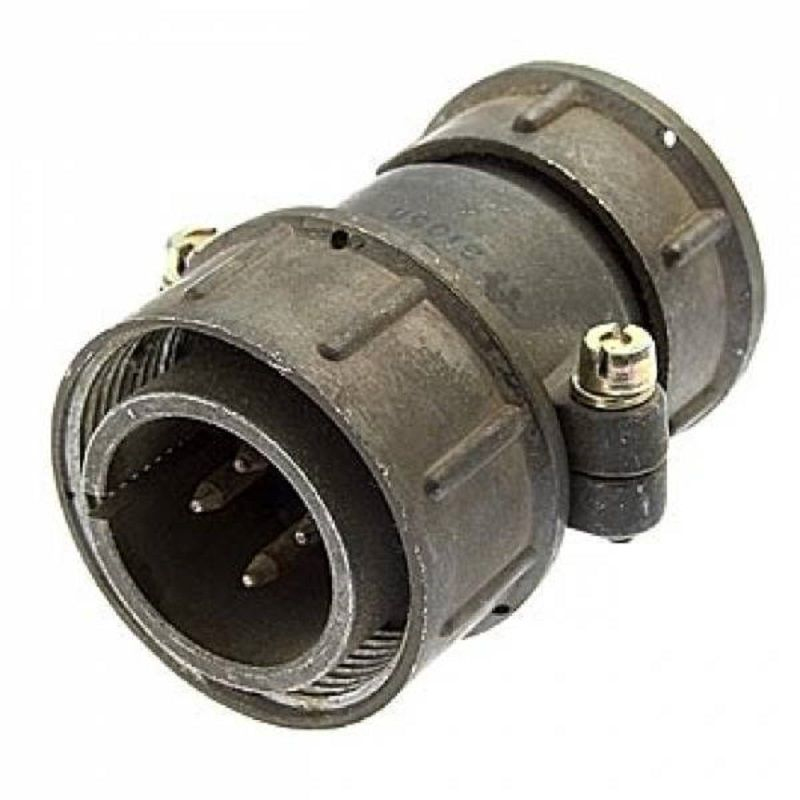

Розетка СШРГ28П4ЭГ8 производства «Нур» относится к серии цилиндрических низкочастотных герметичных соединителей СШРГ28. Это приборная блочная розетка, предназначенная для объёмного монтажа в радиоэлектронной и измерительной аппаратуре. Изделие применяется как ответная часть для сочленения с вилкой соответствующего типоразмера и обеспечивает электрическое соединение цепей постоянного и переменного тока.

Конструктивно розетка выполнена без патрубка, что позволяет использовать её в блочных компоновках, где кабельный ввод не требуется, а монтаж ведётся непосредственно на панели или шасси прибора.

Подтверждённые технические особенности

Соединитель рассчитан на работу в цепях постоянного и переменного тока с частотой до 3 МГц при амплитудном напряжении до 850 В. Ниже перечислены основные параметры, заявленные для данной модели.

• Тип конструкции: розетка блочная приборная, без патрубка.
• Количество контактов: 4 контакта-гнезда диаметром 2,5 мм.
• Крепление: резьбовое, резьба на корпусе M33 на 1,5 мм.
• Максимальный ток на один контакт: до 25 А.
• Суммарный ток по всем контактам: до 100 А.
• Сопротивление контактов: не более примерно 1–1,3 мОм.
• Сопротивление изоляции в нормальных условиях: не менее 5000 МОм.
• Габаритные размеры: порядка 40 на 40 на 42 мм.
• Масса: около 64–92 г в зависимости от варианта исполнения.
• Рабочий диапазон температур: примерно от минус 60 до плюс 70 градусов Цельсия.
• Допустимая влажность: до 98 процентов при плюс 25 градусах Цельсия.
• Ресурс: порядка 500 циклов сочленения и расчленения.
• Наработка при нормальных условиях: не менее 1000 часов.

Материалы и конструкция

Корпус розетки изготовлен из алюминиевого сплава, что снижает массу изделия и обеспечивает механическую прочность при эксплуатации. Изолятор выполнен из карболита — материала, стойкого к электрическим и тепловым нагрузкам. Контакты изготовлены из латуни с серебряным покрытием, что обеспечивает стабильное переходное сопротивление и стойкость к окислению.

Резьбовое соединение на корпусе служит одновременно для крепления розетки на панели и для плотного сочленения с вилкой, что важно в условиях вибрации и повышенных требований к надёжности контакта.

Область применения

Розетка применяется в радио-, радиотехнической и контрольно-измерительной аппаратуре, где требуется герметичный всеклиматический разъём с резьбовой фиксацией. Типовые сценарии использования включают:

1. Блочный монтаж в приборах и измерительных установках.
2. Подключение силовых и сигнальных цепей с токами до 25 А на контакт.
3. Эксплуатацию в широком диапазоне температур и при повышенной влажности.
4. Соединение узлов, требующих герметичного и разборного контакта.

Краткое резюме

СШРГ28П4ЭГ8 — четырёхконтактная приборная блочная розетка серии СШРГ28 с резьбовым креплением M33 на 1,5 мм, рассчитанная на напряжение до 850 В и частоту до 3 МГц. Она подходит для объёмного монтажа в аппаратуре, где необходимы герметичность, всеклиматическое исполнение и надёжная резьбовая фиксация сочленения. Артикул изделия — 51052.
