Назначение изделия

СШРГ28П4ЭГ8 — это герметичная приборная (блочная) розетка из серии цилиндрических низкочастотных соединителей производства завода «Нур». Изделие относится к категории СШРГ28 и предназначено для применения в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения для объёмного монтажа.

Розетка служит для электрического соединения цепей и подключения кабелей в стационарных и мобильных устройствах, работающих в сложных климатических и механических условиях. Благодаря герметичному исполнению и вибростойкой конструкции она востребована там, где требуется надёжная коммутация при воздействии влаги, перепадов температур и вибрации.

Артикул изделия — 51051. Производитель — «Нур».

Конструктивные особенности

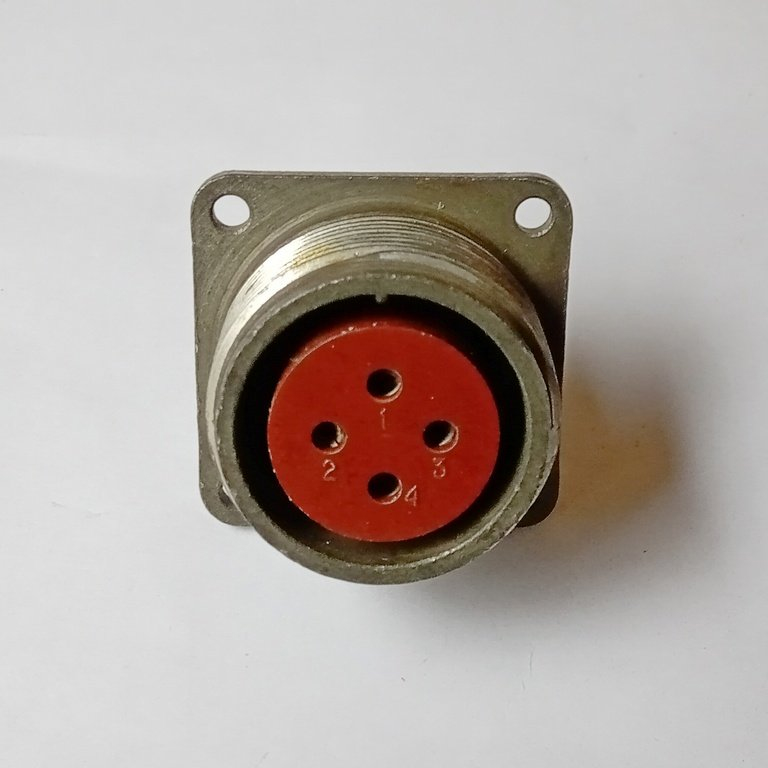

СШРГ28П4ЭГ8 представляет собой розетку блочную без патрубка, герметичную, оснащённую четырьмя гнёздовыми контактами диаметром 2,5 миллиметра. Такая конструкция обеспечивает плотное и стабильное сочленение с ответной частью, а также защиту контактной группы от внешних воздействий.

Корпус выполнен из алюминиевого сплава с оксидированием, что придаёт ему коррозионную стойкость и механическую прочность. Изолятор изготовлен из карболита, а контакты — из латуни с серебряным покрытием, что способствует стабильному электрическому контакту и снижению переходного сопротивления.

Крепление розетки производится на панель с резьбой M33×1,5 миллиметра. Монтаж, как правило, выполняется пайкой. Отсутствие патрубка делает изделие удобным для установки в блочную аппаратуру с ограниченным пространством.

Основные технические параметры

• Тип: розетка блочная без патрубка, герметичная, с четырьмя гнёздовыми контактами диаметром 2,5 миллиметра.
• Рабочее напряжение: до 850 вольт (амплитудное значение).
• Рабочая частота: до 3 мегагерц.
• Рабочий ток на контакт: до 25 ампер.
• Общий ток нагрузки: до 100 ампер.
• Ресурс: до 500 сочленений–расчленений.
• Рабочий диапазон температур: примерно от минус 60 до плюс 70 градусов Цельсия.
• Материал корпуса: алюминиевый сплав с оксидированием.
• Материал изолятора: карболит.
• Материал контактов: латунь с серебряным покрытием.
• Крепление: панельное, резьба M33×1,5 миллиметра.

Режимы работы и условия эксплуатации

Розетка рассчитана на работу как при постоянном, так и при переменном токе. Заявленный ресурс до 500 сочленений–расчленений позволяет использовать её в аппаратуре, где требуется периодическое подключение и отключение кабелей без существенной потери качества контакта.

Герметичность и конструктивное исполнение обеспечивают работу в широком диапазоне температур — примерно от минус 60 до плюс 70 градусов Цельсия — при высокой влажности и в условиях вибрации. Это делает изделие пригодным для эксплуатации в составе оборудования, подвергающегося воздействию неблагоприятных внешних факторов.

Области применения

СШРГ28П4ЭГ8 применяется в промышленной, военной и радиотехнической аппаратуре, где необходим надёжный, герметичный и вибростойкий электрический соединитель. Устройство подходит для подключения кабелей в стационарных и мобильных установках, эксплуатируемых в сложных климатических и механических условиях.

Благодаря сочетанию герметичного корпуса, стойкости к вибрации и широкому температурному диапазону розетка может использоваться в составе блоков, пультов, стоек и иных приборных конструктивов, где важны стабильность соединения и защита контактной группы от среды. Для корректной работы изделие устанавливается на панель с ответной резьбой и подключается пайкой в соответствии с принятой схемой монтажа.
